ESP-07 — модуль на ESP8266EX с керамической антенной и 16 выводами. Характеристики, настройка Arduino IDE и пример с DHT11 и дисплеем Nokia 5110.

Особенности модуля

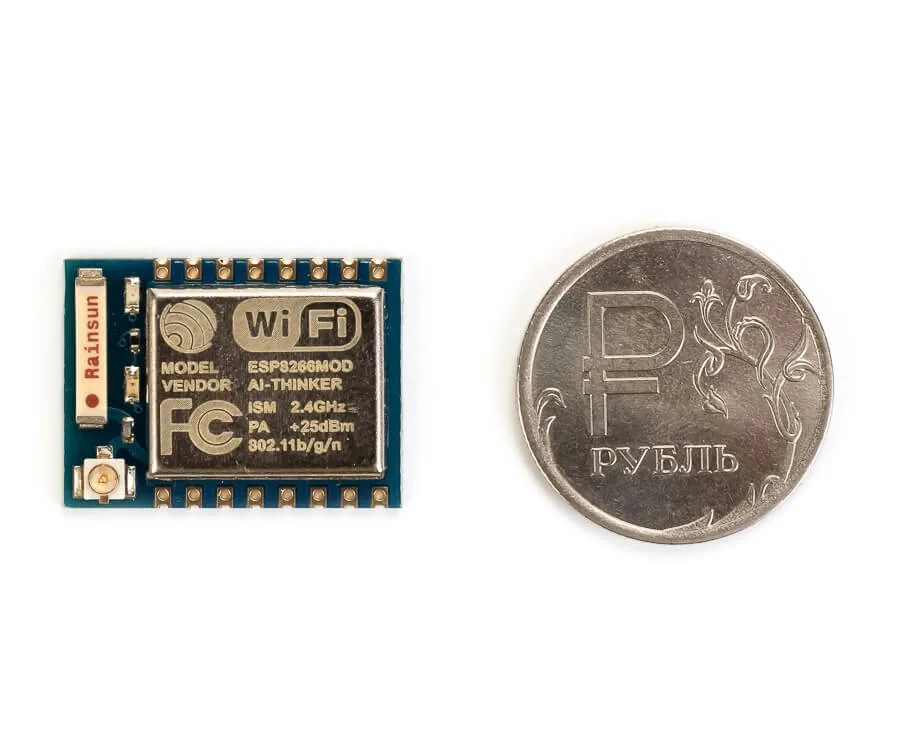

ESP-07 — одна из модификаций плат на основе микросхемы ESP8266EX. На модуле установлена микросхема флеш-памяти 25Q04 ёмкостью 512 Кб. Оперативная память встроена в основной чип: 80 Кб отведено под данные и 32 Кб под инструкции.

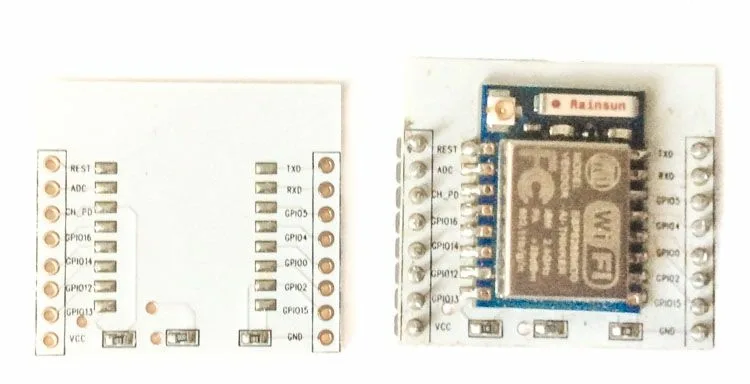

Для связи с внешними устройствами предусмотрено 16 выводов с шагом 2 мм. Это не совпадает с шагом 2,54 мм, принятым для штырьковых разъёмов Arduino и макетных плат, поэтому модуль удобно ставить на плату-переходник.

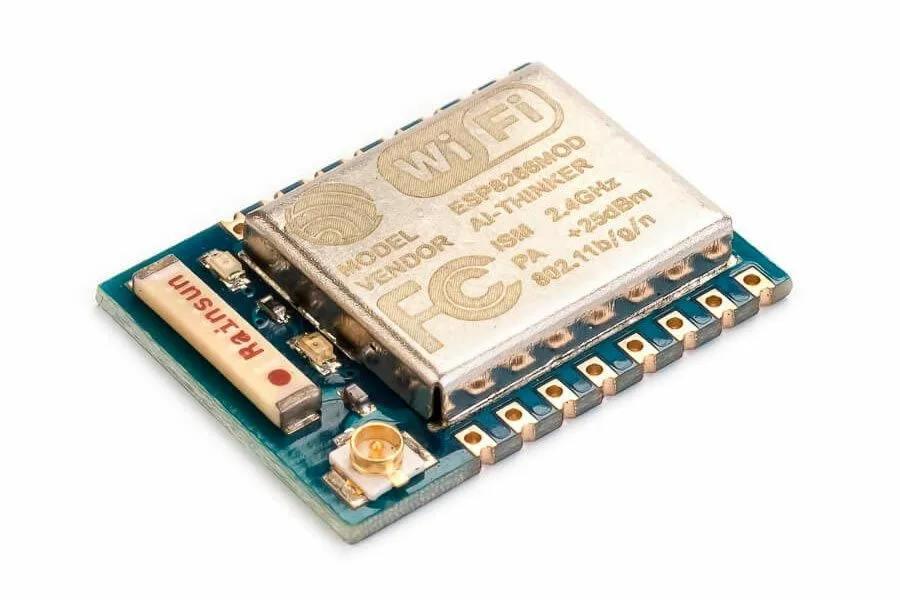

Антенна у ESP-07 керамическая, встроенная. Существует и вариант с разъёмом под внешнюю антенну; с ней дальность связи по Wi-Fi может достигать нескольких сотен метров. Как и другие модули семейства, ESP-07 управляется AT-командами через последовательный порт либо работает самостоятельно под собственной прошивкой. Типичные области применения — бытовая техника, домашняя автоматика и устройства Интернета вещей.

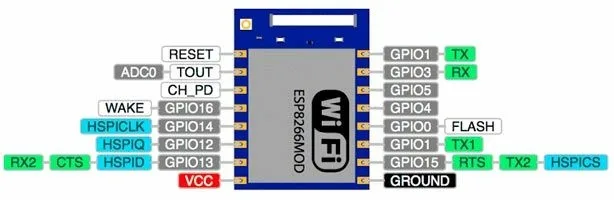

Назначение контактов

• RX и TX — последовательный порт;
• GND — общий;
• VCC — питание модуля;
• CH_PD — управление питанием модуля;
• Reset — перезагрузка;
• GPIO — цифровые контакты ввода-вывода;
• ADC0 — вход аналого-цифрового преобразователя.

Технические характеристики

Подключение и настройка Arduino IDE

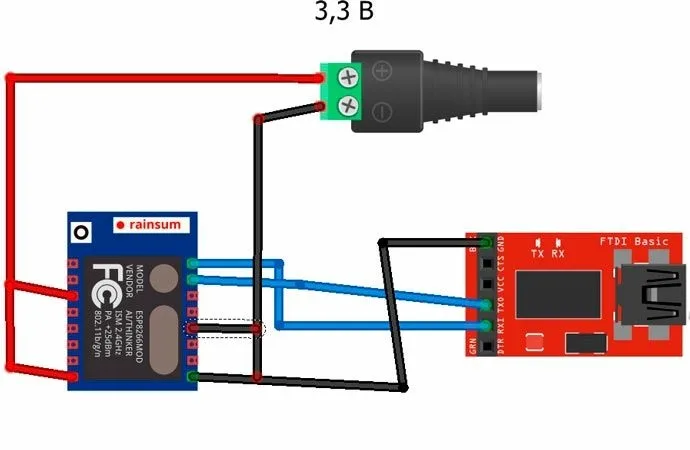

К компьютеру модуль подключают через переходник USB-UART.

Скетчи для ESP8266 можно писать и загружать из Arduino IDE версии не ниже 1.6.5, предварительно установив поддержку этих плат. Порядок действий:

• открыть Файл → Настройки и в поле Additional Boards Manager URLs указать адрес http://arduino.esp8266.com/stable/package_esp8266com_index.json;
• перейти в Инструменты → Плата → Boards Manager, найти в списке ESP8266 и нажать Install;
• дождаться загрузки и автоматической установки — после этого в меню Инструменты → Плата появятся платы ESP8266.

Пример: метеоданные на дисплее и в ThingSpeak

В демонстрационном проекте ESP-07 работает без внешнего контроллера: считывает температуру и влажность с датчика DHT11, показывает их на дисплее Nokia 5110 и отправляет в сервис ThingSpeak. Для сборки нужны модуль ESP-07, плата прототипирования, датчик DHT11, модуль дисплея Nokia 5110, соединительные провода и блок питания на 3–3,6 В.

DHT11 — датчик относительной влажности и температуры с однопроводным интерфейсом; в скетче он подключён к выводу 5. Линии дисплея распределены так: SCLK — 14, DIN — 13, D/C — 12, CS — 15, RST — 4. Чтобы отправлять данные в ThingSpeak, нужно зарегистрироваться в сервисе и получить ключ privateKey.

В программе используются библиотеки ESP8266WiFi (встроенная), DHT, Adafruit_GFX и Adafruit_PCD8544. Перед загрузкой в скетч подставляют имя и пароль своей точки доступа и ключ приложения.

Работает скетч следующим образом. При запуске инициализируется дисплей, задаётся контрастность 70 и выводится сообщение о подключении к Wi-Fi. После установления соединения на экране появляется заставка и запускается датчик. В основном цикле по таймеру на millis() создаётся WiFi-клиент и открывается соединение с сервером ThingSpeak (184.106.153.149, порт 80). Затем считываются температура и влажность, значения выводятся на дисплей в строках T= и H=, а на сервер уходит GET-запрос вида /update?key=...&temp=...&humidity=.... Первое измерение выполняется через 10 секунд после старта, после чего интервал увеличивается до 10 минут. Графики показаний доступны в личном кабинете ThingSpeak.

Типичные проблемы

• Скетч не загружается из Arduino IDE: проверяют подключение модуля к переходнику USB-UART и перед загрузкой снимают и вновь подают питание на ESP-07.
• Нет изображения на дисплее Nokia 5110: проверяют правильность его подключения.
• Модуль не получает данные от DHT11: проверяют подключение датчика.
• Данные не доходят до ThingSpeak: проверяют соединение модуля с точкой доступа, доступ точки в интернет и корректность запроса.
