Нагревательный стол для 3D-принтера: какой выбрать
Текстолитовые, алюминиевые, силиконовые и каптоновые нагреватели: устройство, плюсы и минусы, питание и практические нюансы выбора.
Зачем столу подогрев
Надёжное прилипание первого слоя — условие успешной печати, и самый проверенный способ его добиться — подогреваемая платформа. На неё подаётся напряжение, поверхность нагревается, и пластик держится лучше. Подогрев также позволяет работать с материалами, дающими большую усадку.
PLA можно печатать и на холодном столе, поэтому многие принтеры начального уровня обходятся без подогрева, однако и для него рекомендуют 50–70 градусов. ABS без нагрева печатать не получится: при остывании он заметно усаживается, углы загибаются, модель отрывается. Для него на протяжении всей печати поддерживают 90–110 градусов. Столы различаются напряжением питания, типом нагревателя и размером подогреваемой области.
Текстолитовые столы

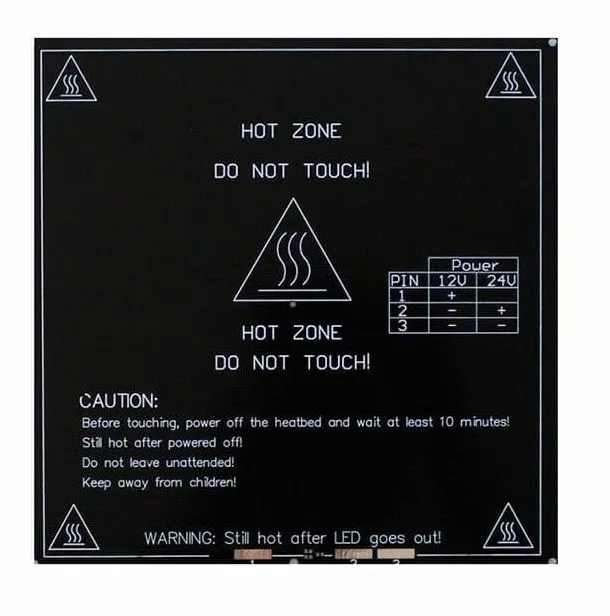

Наиболее распространённый тип, типичный пример — MK2B. Это плата из текстолита толщиной 4 мм с медными дорожками, которые греются под напряжением. Самые ходовые размеры рабочей области — 200х200 мм, часто встречаются и 300х300 мм. MK2B рассчитан на 12 или 24 В в зависимости от схемы подключения. До 70 градусов такой стол прогревается за 4–7 минут, до 100 — за 10–15 минут.
Текстолит гибок и от тепла может изгибаться, поэтому сверху обязательно кладут стекло или зеркало и фиксируют, например, канцелярскими зажимами.
- Плюсы: доступность, простое крепление на платформу.
- Минусы: материал ломкий и может пострадать при неаккуратной эксплуатации или перевозке; большие столы греются долго.
Алюминиевые столы
Это алюминиевая пластина с дорожками нагревателя на обратной стороне. Она жёстче текстолита и меньше деформируется от температуры, поэтому печатать можно без стекла, нанося покрытия и стикеры прямо на металл. Правда, при неверно выставленном зазоре сопло способно повредить поверхность, так что стекло или зеркало и здесь бывает полезно. Питание — 12 или 24 В, крепление через четыре отверстия, как у текстолитовых.
Внешне два типа похожи. Отличить их можно по лицевой стороне: у текстолитового она выглядит как оборотная, с информацией о подключении и предупреждением о температуре, у алюминиевого это металлическая пластина или рисунок производителя.
- Плюсы: более равномерный прогрев по площади, меньшая хрупкость, возможность обойтись без стекла.
- Минусы: выше стоимость и вес; пластина может оказаться неровной, и тогда печатать без стекла затруднительно.
Силиконовые нагреватели

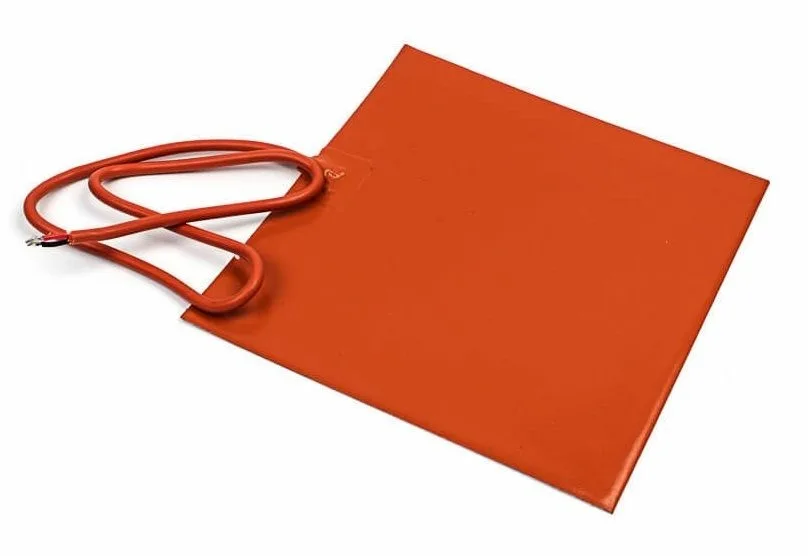

Дорожки здесь размещены внутри силикона. Меняя их толщину и количество, получают нагреватели разной мощности под напряжение 12, 24 или 220 В. Размеры практически любые: от 100х100 мм до 1х1 м и больше. Силикон гибок и хорошо переносит механические воздействия.
Из-за гибкости нагреватель нужно закрепить на твёрдом теплопроводящем основании. Обычно это лист алюминия, к нижней стороне которого грелка приклеивается — клейкий слой, как правило, уже нанесён. Второй вариант — крепление прямо на стекло.
Для области 300х300 мм и более предпочтительны нагреватели на 220 В: они быстрее прогреваются и служат дольше, поскольку при 12 или 24 В нужны большие токи и дорожки могут перегореть. Кроме того, такой стол подключается через реле и разгружает силовую часть платы.
Каптоновые (полиимидные) нагреватели

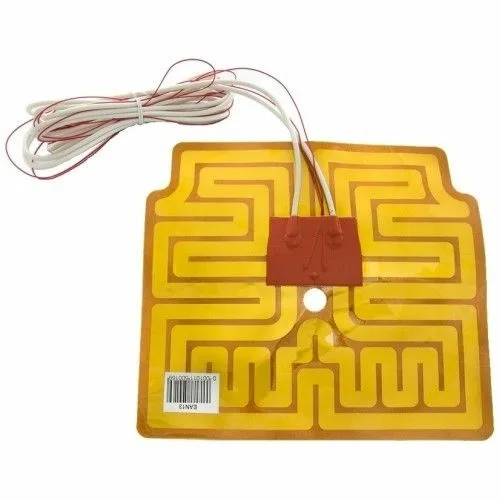

Самый дорогой, редкий и при этом самый лёгкий вариант: медные дорожки, запечатанные в каптоновую плёнку. Нагреватель очень гибкий и приклеивается к столу, как силиконовый. Размеры — от пары сантиметров до нескольких десятков. Такие нагреватели мощнее силиконовых и даже при малых размерах легко прогреваются выше 200 градусов. Широкого применения в 3D-принтерах они не получили из-за стоимости.
На что обратить внимание при выборе
- Текстолитовые и алюминиевые столы от 300х300 мм обычно рассчитаны на 24 В. От 12 В они заработают, но мощность упадёт в несколько раз, и даже 90 градусов достичь не удастся.
- Физический размер больше подогреваемой области: стол с зоной нагрева 200х200 мм часто имеет габариты 214х214 мм, запас уходит под крепёжные отверстия.
- Питание стола должно соответствовать питанию управляющей платы. Стол на 24 В можно подключить к принтеру на 12 В через реле или мосфет-модуль, но понадобятся две линии питания.
- Силиконовые грелки на 220 В подключаются только через реле: обычные платы такого напряжения не предусматривают.
- Питающий провод должен быть достаточно толстым: меньше сопротивление — быстрее нагрев. Особенно это заметно на маломощных текстолитовых и алюминиевых столах. Подходит многожильный медный кабель, сохраняющий гибкость при большом сечении.
- Любой стол рекомендуется утеплять снизу высокотемпературным материалом: силиконовыми или пробковыми листами либо утеплителем для бань и саун. Нагрев ускоряется, температура держится стабильнее.
Удачная комбинация
Одной из самых практичных связок считается силиконовый нагреватель на 220 В, приклеенный к алюминиевой пластине, со стеклом сверху (калёным или обычным), слоем теплоизоляции снизу и твердотельным реле. Такой стол быстро греется, а алюминий с утеплителем равномерно распределяет и сохраняет тепло по всей плоскости.
