Сопла для 3D-принтера: материалы, диаметры и конструкции
Из чего делают сопла, как диаметр отверстия влияет на скорость и точность печати и чем E3D отличается от Volcano и более редких конструкций.
Что делает сопло и почему важна его геометрия

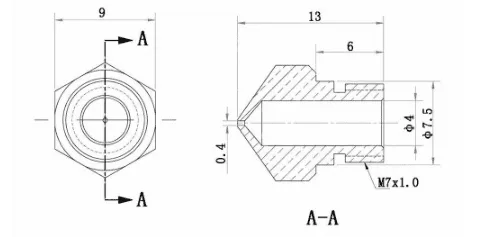

Сопло — деталь экструдера, в которой пластик прогревается до текучего состояния и выдавливается через калиброванное отверстие на стол или предыдущий слой. Это металлическая деталь с внутренним каналом: сверху он чуть шире прутка, книзу сужается до заданного диаметра. Чем тоньше выходное отверстие, тем выше точность по осям XY, но тем меньше поток пластика и ниже скорость печати.

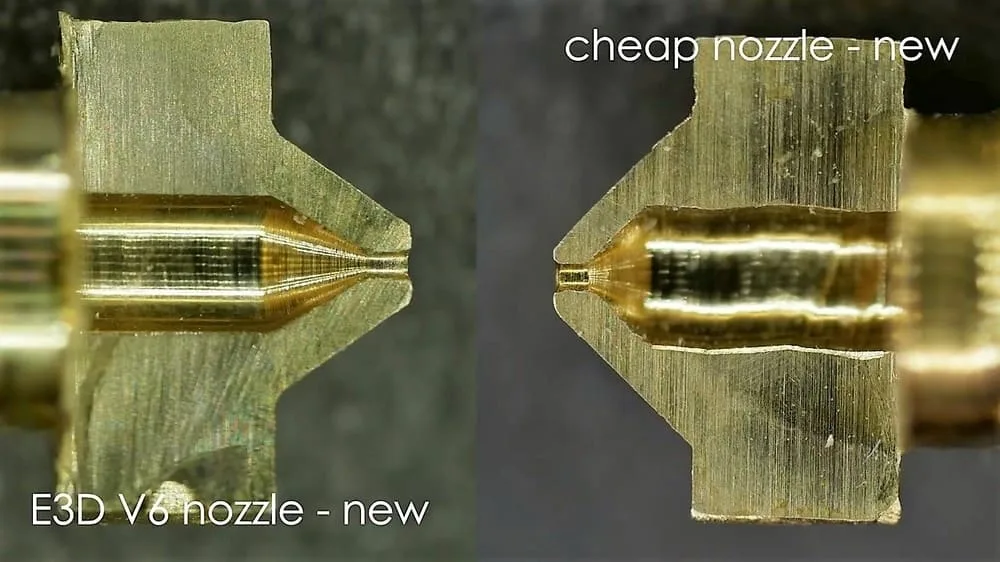

Обычно сопло монолитное, составные варианты встречаются реже и рассчитаны на особо тяжёлые условия. При внешней простоте результат печати сильно зависит от точности геометрии, качества обработки и материала. Искажённый внутренний канал, например, приводит к застреванию пластика на ретрактах, особенно на высоких скоростях и при температурах, близких к минимальным. Итог — пропуски слоёв, дыры и другие дефекты.
Материалы: от латуни до рубина

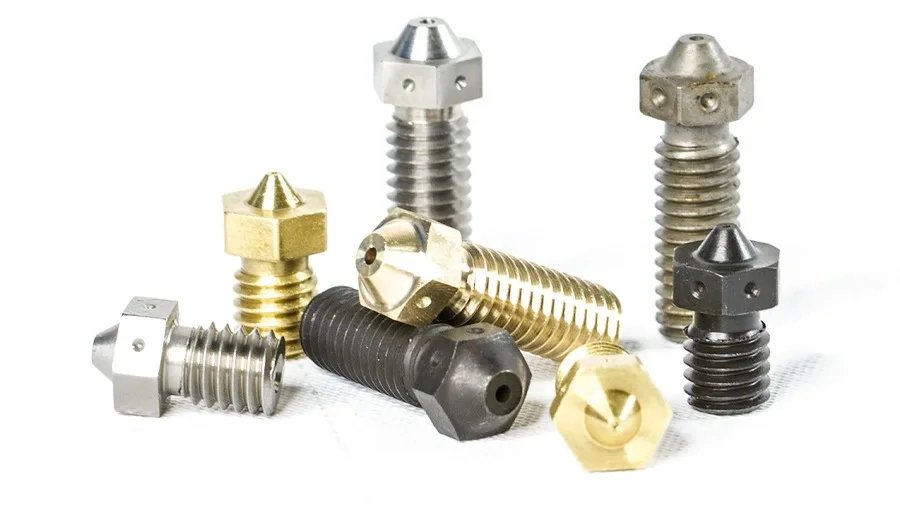

Материал подбирают под температуру плавления пластика и его абразивность.

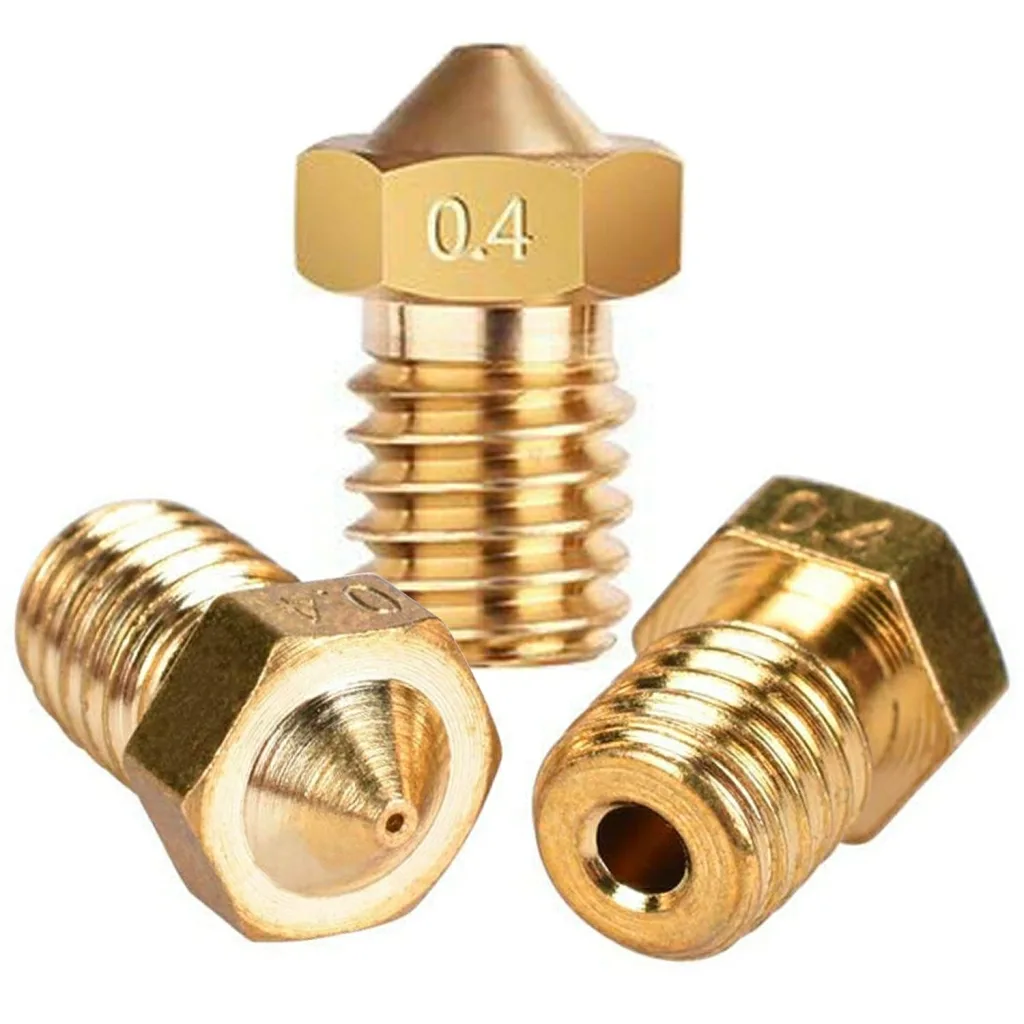

- Латунь. Самый распространённый вариант, подходит для большинства обычных пластиков: PLA, ABS, PETG, HIPS. Хорошо проводит тепло, достаточно прочна и недорога, рабочая температура — до 300 °C. Главный недостаток — низкая износостойкость.
- Нержавеющая сталь. Второй по популярности материал. Более износостойкая и термостойкая, дольше работает с твёрдыми и композитными материалами, пластик к ней липнет хуже, поэтому пробки менее вероятны. Температура печати — до 500 °C. Теплопроводность ниже, чем у латуни, так что нагрев рекомендуют слегка завышать. Не содержит свинца, поэтому безопаснее при печати посуды, игрушек и изделий медицинского назначения.
- Закалённая сталь. Ещё твёрже нержавеющей и очень долго выдерживает композиты. Отличается тёмным воронёным цветом. Теплопроводность низкая: такие сопла долго греются и требуют более высокой температуры, чем латунные и нержавеющие. Предел — до 500 °C.
- Карбид вольфрама. Сочетает твёрдость и износостойкость с высокой теплопроводностью, но стоит существенно дороже и встречается нечасто.
- Рубин и сапфир. Латунное основание с рубиновой или сапфировой форсункой. Наиболее долговечный вариант для материалов любой абразивности, с высокой теплопроводностью и рабочей температурой до 500 °C. Минусы — очень высокая стоимость и редкость.

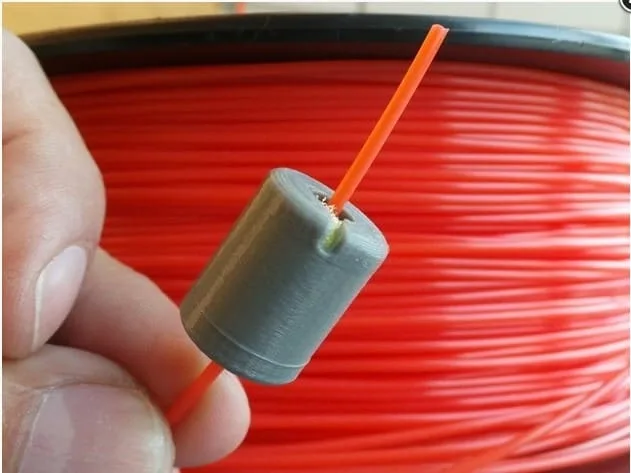

Латунное сопло постепенно растачивается даже на мягких пластиках: отверстие теряет форму и размер. Замедлить износ помогает простой фильтр на прутке, который не пускает в зону печати абразивную пыль. С армированными пластиками — с металлическими включениями, углеродным или стеклянным волокном — латунь изнашивается очень быстро и не выдерживает даже половины килограммовой катушки.
Диаметр отверстия: скорость против детализации
В любительской и полупрофессиональной печати используют сопла примерно от 0,1 до 1,0 мм, самый востребованный размер — 0,4 мм. Точность и скорость здесь связаны обратной зависимостью.
Большое отверстие даёт широкую линию и позволяет увеличить высоту слоя, что заметно ускоряет печать. Широким линиям легче даются отрицательные углы, а меньшее число толстых слоёв оставляет меньше пустот, поэтому детали в среднем выходят прочнее и массивнее. Обратная сторона — потеря точности, заметная на мелких элементах и гладких поверхностях. Выбор зависит от того, нужна прочная техническая деталь или изящная модель.
Основные конструкции: E3D, Volcano, Super Volcano
- E3D — самая популярная форма: резьба М6, шестигранник под ключ на 7, отверстия от 0,2 до 1,2 мм. Именно такое латунное сопло или его модификация, например более компактная, стоит на новых любительских принтерах.
- Volcano — представитель того же семейства с удлинённой резьбовой частью. Требует собственного нагревательного блока. За счёт длины прогревает пластик сильнее и быстрее, что позволяет печатать на повышенных скоростях. Диаметры — от 0,4 до 1,2 мм.
- Super Volcano — ещё более длинная версия для максимальных скоростей, также со своим нагревательным блоком.
Менее распространённые решения
Сопло Ultimaker выполнено заодно с нагревательным блоком. Вероятная цель — максимальная теплопередача и отсутствие подтёков, но при износе отверстия деталь приходится менять целиком, и широкого распространения конструкция не получила. Противоположный подход — сопло со съёмным наконечником: чтобы перейти на другой диаметр или материал, достаточно заменить только наконечник.
Сопло с собственным термобарьером — это латунный или закалённый стальной Volcano с термобарьером из нержавеющей стали или титана. Соединение выполнено по типу вал-втулка, что почти исключает щели, в которые мог бы выдавливаться пластик и образовывать пробки, устранимые только полной разборкой хотенда. Такому соплу не нужна регулярная замена тефлоновой трубки, но стоит оно в два-три раза дороже обычного Volcano и требует замены всего хотенда.
Обслуживание и замена
Менять сопло следует по мере износа: увеличившийся диаметр или изменившаяся форма отверстия заметны по качеству печати. При долгой работе в пыльном помещении без фильтра сопло может частично или полностью забиться. Это проявляется как недоэкструзия или пробка: механизм подачи щёлкает и пропускает шаги, а струя становится тоньше или пропадает. Чистят сопло остывающим прутком или специальными иглами; если не помогло — ставят новое.
Сопла из других материалов можно ставить на любой принтер, если совпадает резьба нагревательного блока. С большинством задач справляется качественное и неизношенное латунное сопло; твёрдые материалы оправданы при регулярной работе с тугоплавкими и абразивными пластиками, причём параметры печати под них нужно корректировать.
