Солнечная батарея 5 В 1,2 Вт: характеристики и зарядка 18650
Небольшая солнечная панель на 5 В подходит для маломощных устройств и зарядки аккумуляторов. Смотрим характеристики и схему зарядки Li-ion 18650 через TP4056.
Плюсы и минусы солнечных панелей
Солнечная батарея состоит из кремниевых фотоэлементов, которые напрямую преобразуют энергию света в постоянный электрический ток. Такие источники экологичны, бесшумны и доступны, а область их применения очень широка — от сельской местности до космоса. В отличие от ископаемого топлива, солнечный свет не закончится. Недостатков два: высокая стоимость и зависимость от освещённости — в пасмурную погоду отдача панели снижается.

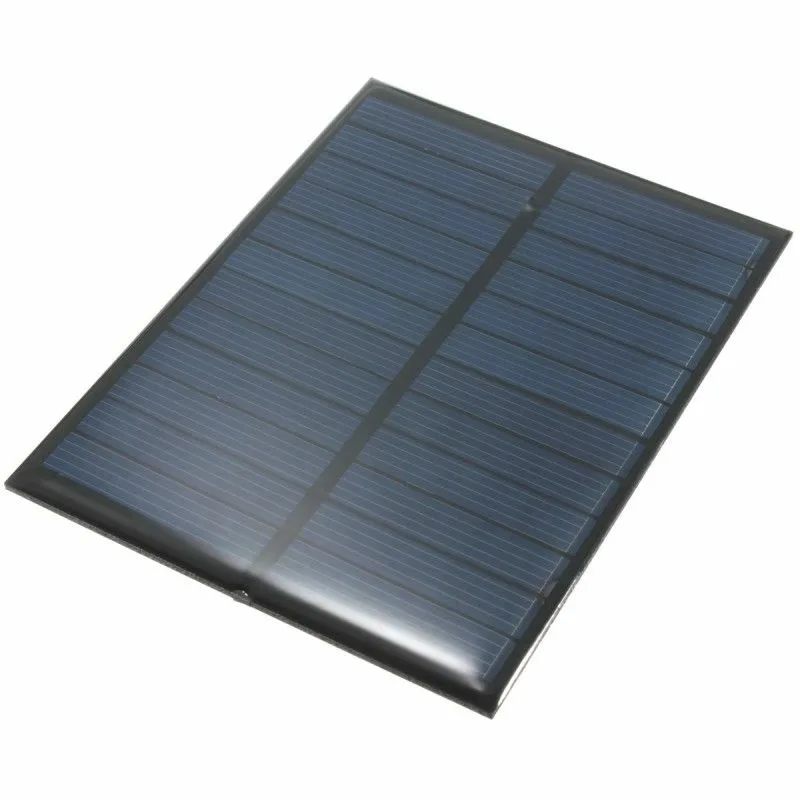

Панель на 5 В и 1,2 Вт рассчитана на зарядку небольших аккумуляторов и питание маломощных устройств.
| Максимальная выходная мощность | 1,2 Вт |
| Напряжение холостого хода | 5 В |
| Рабочий ток | 200 мА |
| КПД | 17 % |
| Размеры | 70 × 55 × 3 (±0,2) мм |
| Вес | 17 г |
Что панель выдаёт на практике

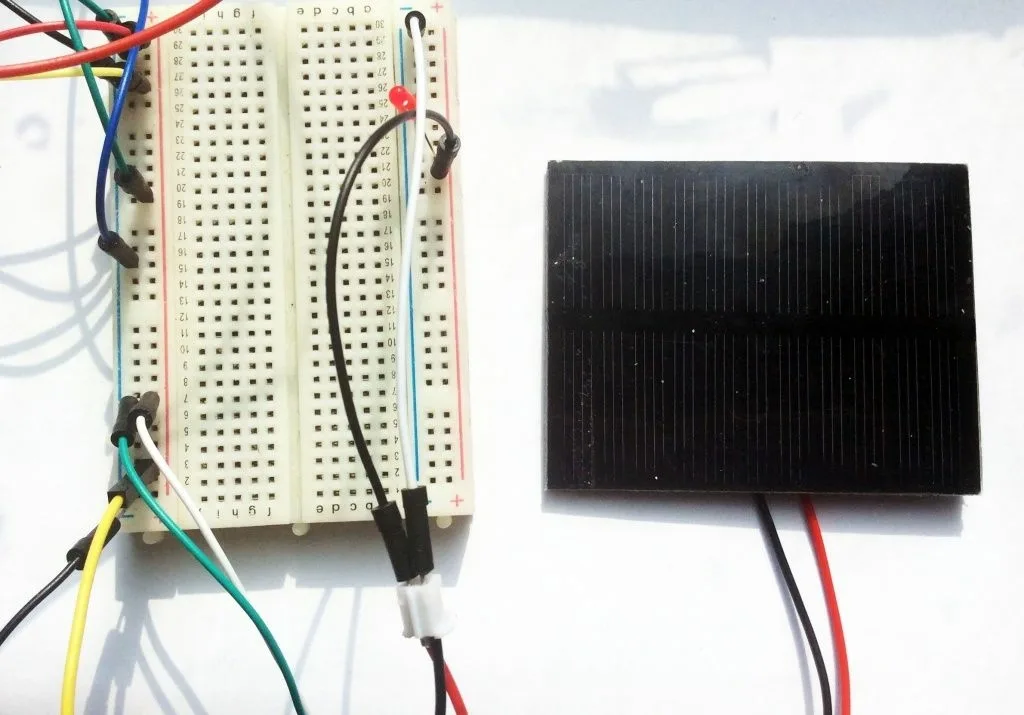

Измеренное напряжение холостого хода соответствует заявленным 5 В, и от панели можно напрямую зажечь светодиод. Мощность при этом зависит от освещённости: на окне при ярком солнце ток короткого замыкания одной панели составляет 50–70 мА. Четыре панели, соединённые параллельно, в тех же условиях дают 150–220 мА.
Зарядка аккумулятора 18650

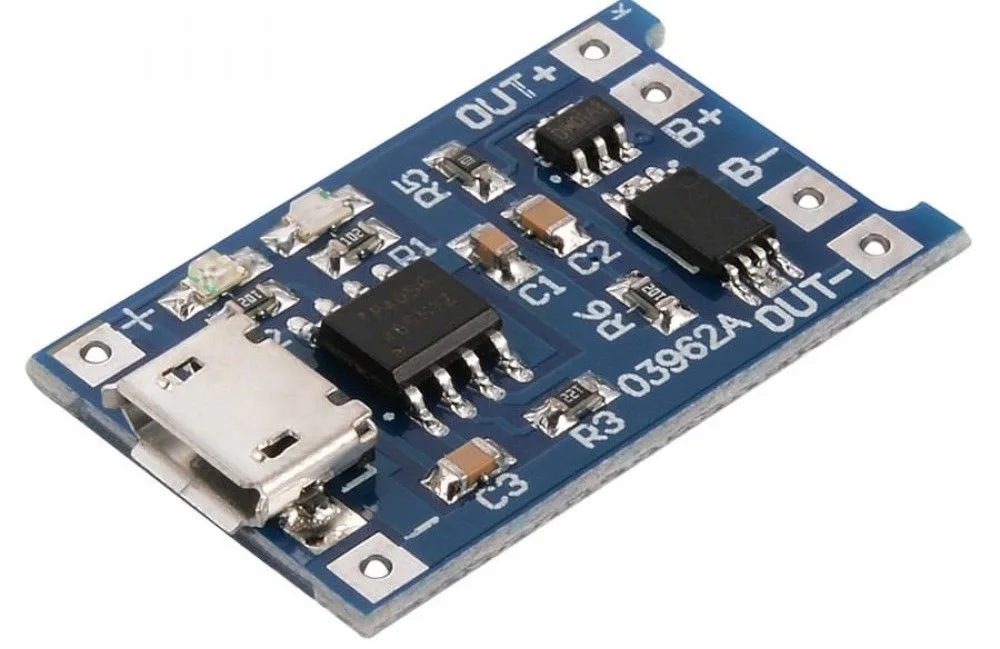

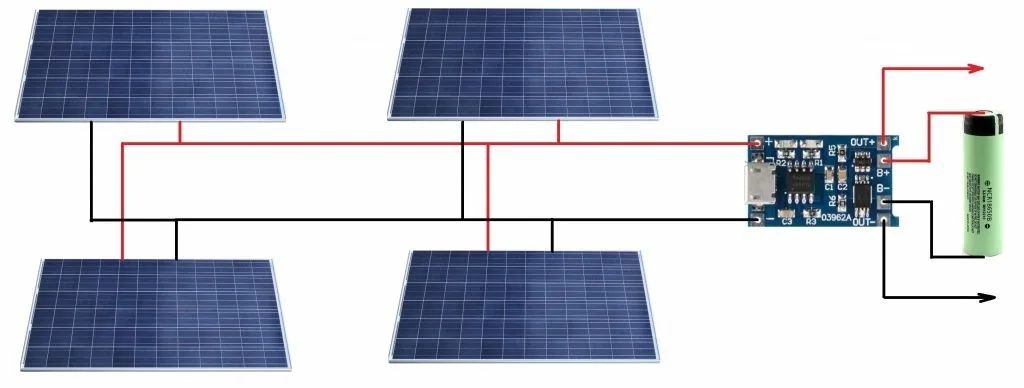

Для зарядки Li-ion аккумулятора 18650 используют четыре панели, включённые параллельно, и модуль заряда на микросхеме TP4056. Контроллер отключается от аккумулятора, когда напряжение на нём достигает 4,2 В, а ток в ходе зарядки постепенно снижается.
Собранное устройство выставляют на солнце, и зарядка начинается; об её окончании сообщает синий светодиод модуля. Скорость процесса очень сильно зависит от освещения. Если вывести контакты OUT+ и OUT− модуля на USB-разъём, заряженный аккумулятор можно использовать, например, для подзарядки телефона.
Если тока не хватает
Ток панели определяется количеством света, поэтому сначала стоит найти более солнечное место. Второй способ — объединить несколько панелей, соединив их параллельно.
