Передачи для станков с ЧПУ: от шпильки до рейки и троса
Семь типов привода осей: резьбовая шпилька, трапецеидальный винт, ШВП, ремень, рейка, цепь и трос. Сильные и слабые стороны, области применения.
Три группы передач
Приводы осей в станках с ЧПУ делятся на три группы. Первая — передачи винт-гайка: резьбовая шпилька, винт с трапециевидной резьбой и шарико-винтовая передача. Вторая — зубчатые: ремень и рейка. Третья — цепной и тросовый приводы. Выбор зависит от конструкции и размеров станка, обрабатываемого материала, нужной производительности и точности.

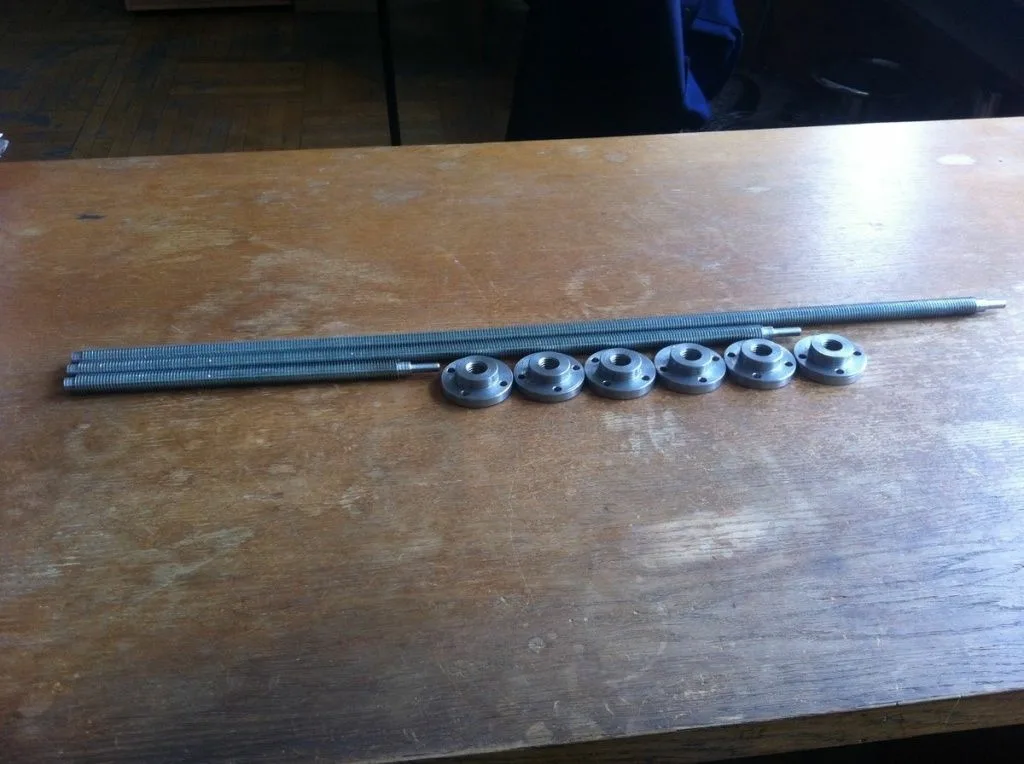

Резьбовая шпилька

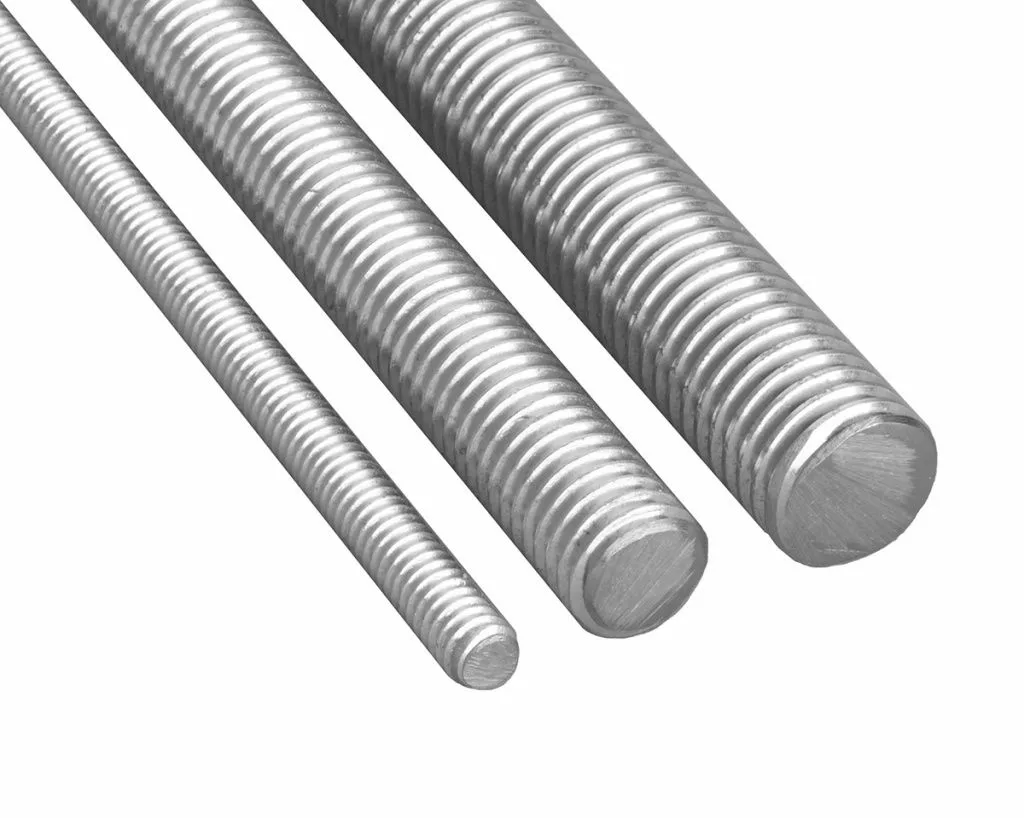

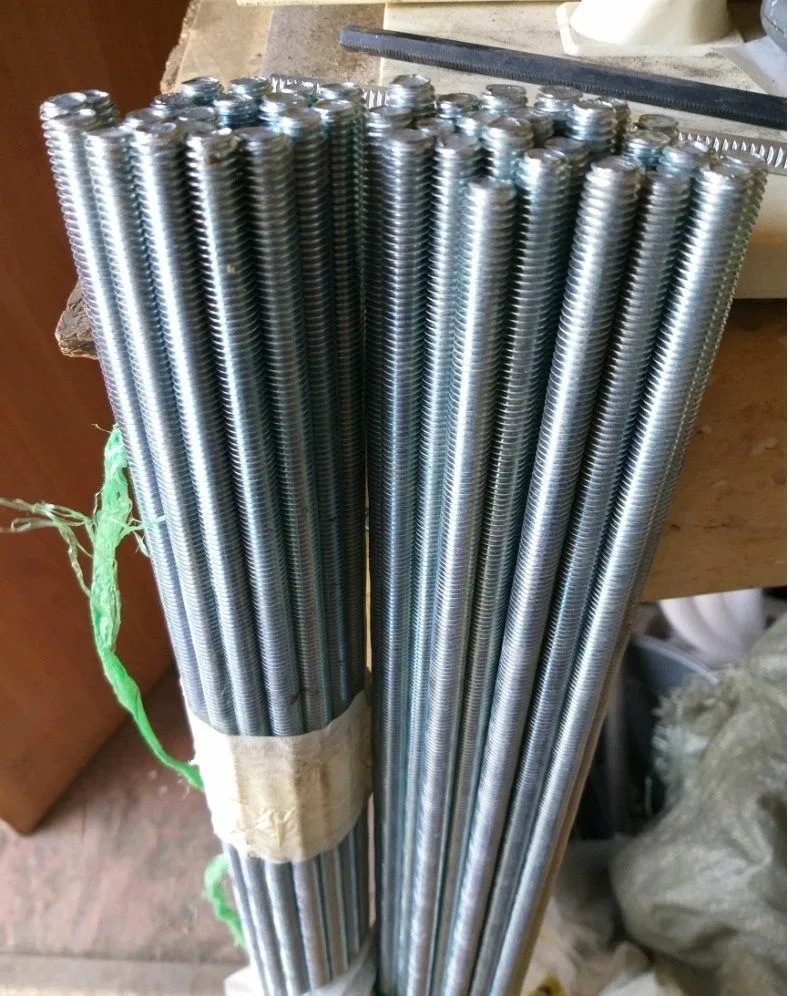

В заводских станках строительную шпильку не используют, но для самодельных машин начального уровня это давно привычное решение. Она дешевле любого ходового винта, доступны и сами шпильки с гайками, и плашки с метчиками для самостоятельного изготовления деталей. Шпилька полностью самотормозящая. Качество при этом сильно различается: часто попадаются кривые экземпляры с накатанной резьбой неправильного профиля. Ровнее шпильки из нержавеющей стали, а калёные класса прочности 10.9 имеют и прямизну, и полноценный профиль.
Резьба у шпильки крепёжная, а не ходовая, поэтому ресурс привода невелик, а из-за мелкого шага мала и скорость. Вариант оправдан при ограниченном бюджете, когда неторопливость станка не смущает.

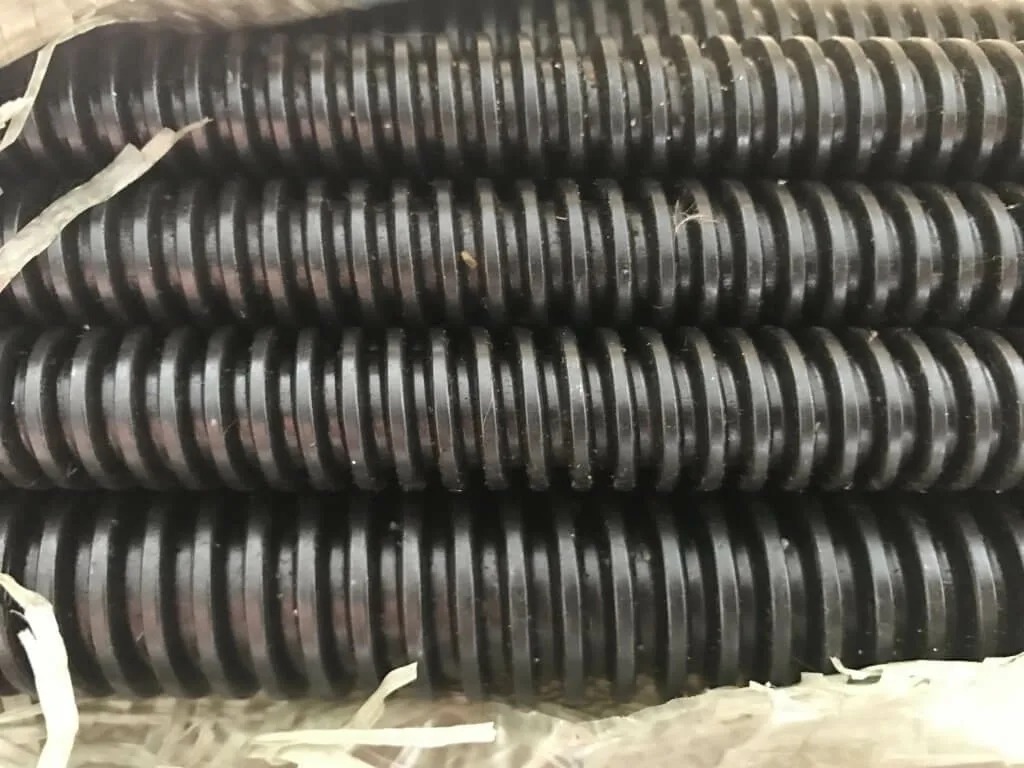

Винт с трапециевидной резьбой
Этот винт изначально предназначен для роли ходового и встречается от токарных и фрезерных станков до автомобильных домкратов. Сегодня его накатывают на специальных станках; он бывает однозаходным и многозаходным. Он дешевле ШВП при сопоставимой точности, которая определяется классом самого винта, выдерживает большую нагрузку, чем шпилька, и имеет неплохой ресурс. Крупный шаг даёт приличную скорость, многозаходный винт — ещё более высокую. Люфт на ходовой гайке выбирается просто, обычно парой винтов; гайки с пружиной хороши только при малой нагрузке.
Главный недостаток — потери на трение. Нужен более мощный двигатель, а винт и гайка греются, особенно при долгой работе на высоких скоростях: если затянуть гайку сильнее, растёт нагрев, если ослабить — появляется люфт. Выбор готовых гаек невелик, метчики дороги. Трапециевидный винт подходит там, где важны несущая способность и точность, но нет многочасовой непрерывной работы вроде чистового 3D-фрезерования сложного рельефа.
Шарико-винтовая передача
ШВП — самая распространённая сейчас передача винт-гайка. Это передача качения: между винтом и гайкой по канавкам катятся шарики, возвращаясь по каналу в гайке. Отсюда высокий КПД, малый износ и небольшие потери на трение. На небольших ШВП резьба обычно однозаходная, на крупных заходов может быть несколько, и нагрузочная способность при этом выше.
Из всех перечисленных передач ШВП самая точная; она компактна, долговечна, работает тихо и плавно. Она же и самая дорогая, а длина винта ограничена, хотя это ограничение обходят успокоителями винта или натянутым винтом с вращающейся гайкой. Люфт выбирают заменой шариков на более крупные, что непросто, либо более дорогой сдвоенной гайкой. Самоторможения нет: без удержания в контроллере винт под нагрузкой может провернуться, и координаты собьются. ШВП ставят на точные и производительные фрезерные станки по стали, цветным металлам, дереву и пластикам. Там, где нужны большие скорости рабочих или холостых перемещений, предпочтительнее другой тип привода.
Зубчатый ремень и рейка
Ремень работает за счёт зацепления зубьев со шкивами и потому не проскальзывает. Его делают из неопрена или полиуретана и армируют кордом из стальной проволоки или прочных синтетических волокон; выпускают кольцами и метражом. Передача компактна, бесшумна, проста в обслуживании, имеет постоянное передаточное отношение и может вращать несколько ведомых шкивов, например для синхронизации винтов. Минус — растяжение под нагрузкой, тем заметнее, чем длиннее ремень. Это привод для лёгких машин: лазеров, граверов, плазморезов, 3D-принтеров, пенорезок. Для высокой точности и больших усилий он не годится.
Пара шестерня-рейка не относится к прецизионным, но она точнее ремня, поскольку не тянется. Для нагруженных передач берут модуль не менее 1,5, для ненагруженных скоростных достаточно 1 и меньше. Длинную рейку собирают из коротких отрезков; она крепится прямо к раме, без промежуточных опор, и обеспечивает высокую скорость. Привод шумный, а шестерню крайне желательно ставить через понижающий редуктор. Рейка уместна на широкоформатных раскроечных станках по дереву, плазморезах, больших плоттерах и не подходит для малых станков и точных работ.
Цепь и трос
Велосипедная цепь с шагом 1/2 дюйма (12,7 мм) используется в станках редко. Обычной выжимкой её можно укоротить, нарастить или замкнуть в кольцо. Она выдерживает большие нагрузки на растяжение, недорога, долговечна и не боится грязи. Слабое место — габариты: звезда с тем же числом зубьев в 6,5 раза больше шкива GT2. Нужен и редуктор. Цепь подходит станкам с большим полем, высокой скоростью и значительной нагрузкой, например фрезерам по дереву.
Тросовый привод — один из старейших: трос наматывается на один барабан и сматывается с другого либо работает на одном барабане. Он дёшев и быстр, но требует сложной запасовки и крупных барабанов. Трос, удерживаемый только трением, рано или поздно проскользнёт. Разрешающая способность низкая, на большой длине трос тянется. Область применения — большие станки с малой нагрузкой и скромной точностью: плазморезы, планшетные плоттеры, пенорезки. Если же нужен коммерческий станок большого формата под раскрой фанеры и ДСП, оптимальна рейка, а для цветных металлов на небольшом поле — ШВП.
