Что выпускает Trianglelab: обзор комплектующих для 3D-принтеров
Хотэнды CHC, экструдеры, сопла, водяное охлаждение, моторы и датчики — разбираем, из чего состоит ассортимент Trianglelab и D-Force.
О компании
Trianglelab основана в 2014 году и начинала с собственных дельта-принтеров — отсюда и название «лаборатория треугольников», и логотип. Сегодня компания занимается разработкой и выпуском комплектующих для 3D-принтеров и других роботизированных систем. Продукция выходит под двумя зарегистрированными марками: Triangle-Lab и D-Force. Она относится к премиальному сегменту и ценится за точность изготовления, надёжность и долгий срок службы.

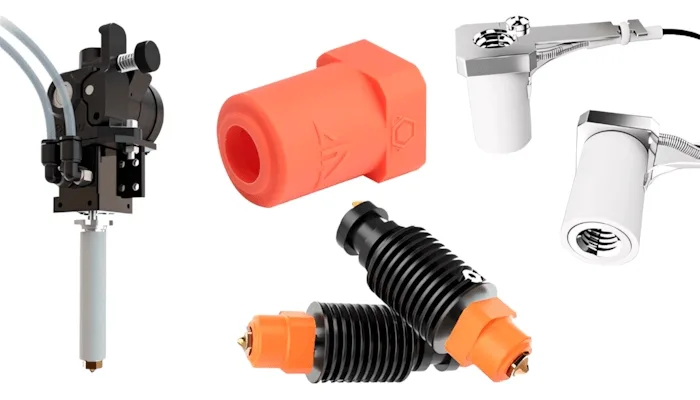

Хотэнды и нагреватели серии CHC
Компания выпускает множество хотэндов: как замену штатным узлам серийных принтеров, так и собственные улучшенные конструкции. Отдельное направление — серия CHC, высокопроизводительные хотэнды с мощным керамическим нагревателем цилиндрической формы, а также аксессуары к ним. Блоки CHC рассчитаны на сопла стандартных типов — E3D, MK8, CR-6, CR-10, Volcano, Chimera — и существуют в версиях на 12 и 24 В. К ним предлагаются силиконовые чехлы, термобарьеры, элементы воздушного или водяного охлаждения и директ-экструдеры, способные подавать пластик с нужной скоростью. Всё это доступно как в сборе, так и по отдельности.
Кольцевой керамический нагреватель позволяет в несколько раз увеличить поток пластика по сравнению с типовыми конструкциями, но по размерам и конфигурации он сильно от них отличается. Заменить один только нагреватель не выйдет: хотэнд ставится целиком, вместе с термобарьером и охлаждением, а иногда и с экструдером. Зато новый узел нередко оказывается легче и компактнее штатного, разгружая печатающую голову.

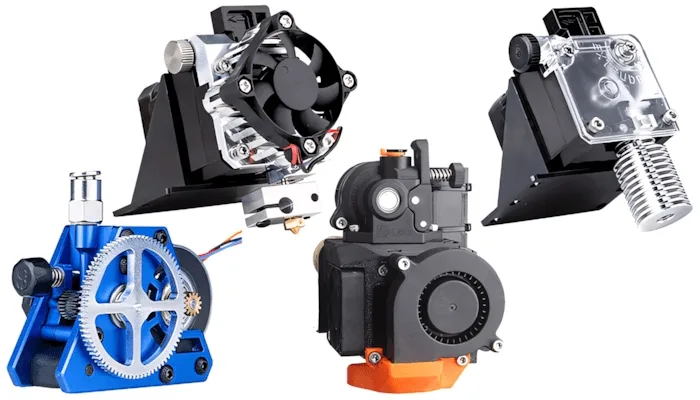

Экструдеры
Линейка экструдеров очень широка: модели различаются производительностью, габаритами, массой и устройством. Есть варианты под конкретные распространённые принтеры и универсальные; лёгкие — для скоростных директ-голов, и крупные — для боуден-подачи и больших машин.

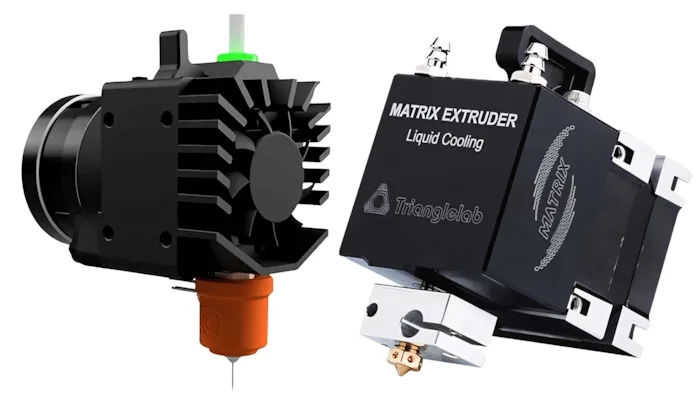

Высокопроизводительные экструдеры, объединённые с хотэндом в одном корпусе, охлаждаются воздухом или жидкостью.
Особняком стоят устройства с автоматической сменой прутка. С ними можно печатать многоцветные модели или использовать растворимые поддержки через одно сопло; число одновременно применяемых материалов доходит до девяти.
Сопла
Сопла — одна из самых известных позиций бренда. Они выпускаются практически под любые хотэнды и нагревательные блоки: E3D, MK8, V6, CR-6, CR-10, Volcano, Super Volcano, Chimera и другие. Материалы — латунь, медь, нержавеющая и закалённая сталь, титан, что перекрывает большинство современных пластиков с разной твёрдостью и температурой плавления.
- Композитные сопла объединяют свойства разных материалов, например теплопроводность медного сплава и твёрдость закалённой стали.
- Для агрессивных материалов и длительной работы без потери качества делают сопла со вставками из карбида вольфрама.
- Сопла CHT имеют канал, разделённый на три части: пластик прогревается равномернее, и производительность растёт.

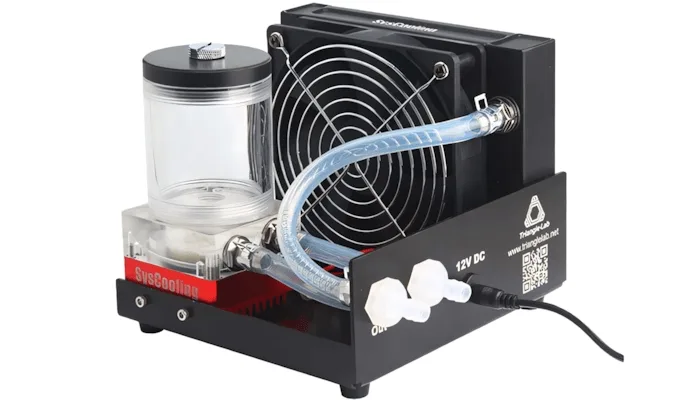

Водяное охлаждение
Для жидкостных систем компания производит собственные помпы.
Перед воздушным охлаждением у водяного несколько преимуществ. Оно эффективнее: вода в 800 раз плотнее воздуха и имеет вчетверо большую теплоёмкость. Оно компактнее — хотэнд занимает в голове меньше места. Оно не забивается пылью и не требует чистки, а работает почти бесшумно. Недостатки — более сложный монтаж и стоимость, но для высокопроизводительных принтеров альтернативы ему, по сути, нет.
Моторы, пластины для стола и электроника
Trianglelab выпускает шаговые двигатели для осей и экструдеров разных размеров и мощности. К ним предлагаются драйверы на базе TMC2226 и средства охлаждения — от пассивных радиаторов до жидкостных.
Ещё одна группа товаров — съёмные гибкие пластины для нагревательного стола на магнитном креплении. Пластину вынимают вместе с моделью и слегка изгибают, после чего деталь обычно сразу отделяется; ждать остывания при этом не нужно. Пластины делают разных форм и размеров, а фирменное покрытие обеспечивает прилипание без дополнительного адгезива. С ними также возможна автоматическая калибровка уровня стола и построение карты высот с помощью магнитных датчиков, которые компания тоже производит.
Из электроники в ассортименте:
- датчик автоуровня Trianglelab 3D Touch;
- термисторы для контроля температуры нагревателя и стола;
- несколько видов датчиков обрыва и окончания прутка;
- акселерометр для настройки Input Shaper, помогающий печатать быстро без волн на стенках модели.
Филамент и сопутствующие товары
Пластик не является специализацией компании: предлагается единственный материал — инженерный ULTEM/PEI 1010. Это жаростойкий и очень прочный полимер, который применяют в пищевой, автомобильной и авиационной промышленности, в медицине и космической технике. В той же категории — герметичные пакеты для хранения пластика с вакуумным насосом и направляющие для эластичного прутка.
