Creality CR-Scan Raptor Pro: гибридный 3D-сканер без маркеров
Средняя модель линейки Raptor сочетает синий лазер и инфракрасный структурированный свет. Разбираем устройство, характеристики и особенности работы.
Зачем нужен 3D-сканер

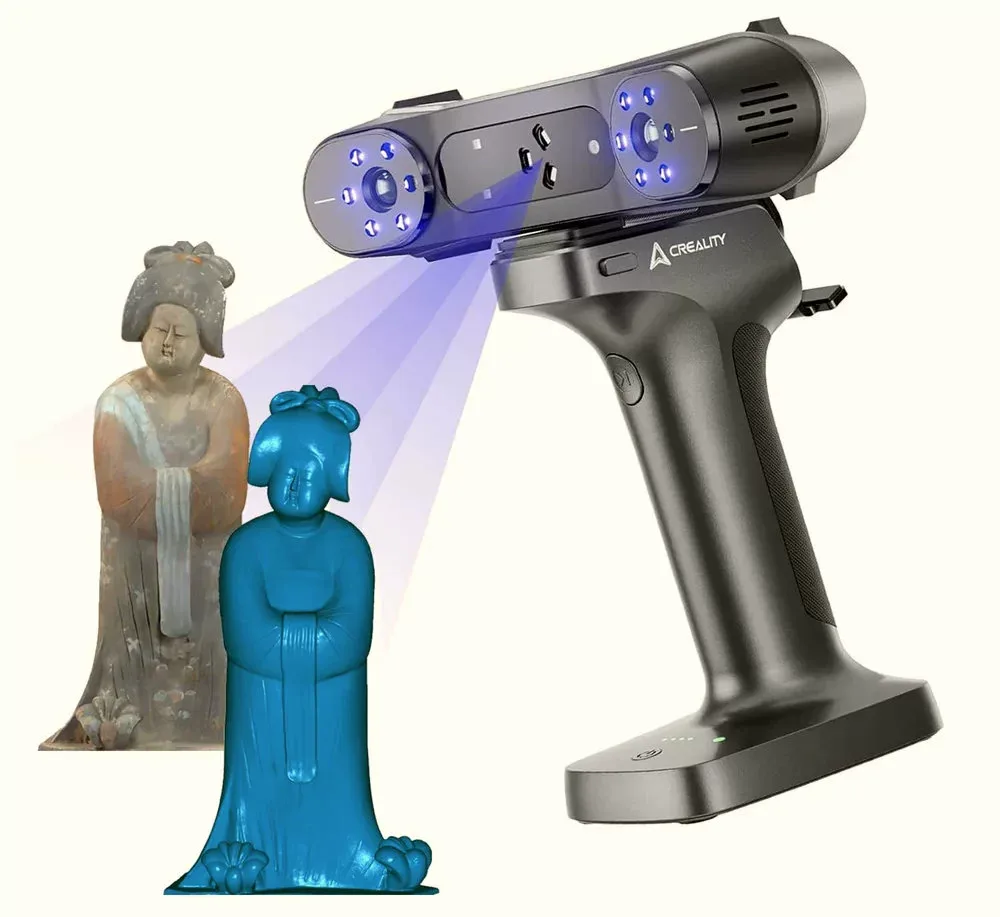

Если 3D-принтер превращает цифровую модель в физический предмет, то сканер решает обратную задачу: снимает с реального объекта миллионы точек поверхности и собирает из них цифровую копию. Иногда вместе с формой фиксируется и цвет. Полученную модель можно масштабировать, чистить, дополнять, встраивать в другие проекты и хранить сколько угодно долго.
Сканеры востребованы и в художественных задачах (оцифровка людей, животных, предметов для макетов и игр), и в технических: при ремонте, восстановлении деталей, разработке новых изделий. Инструмент экономит время и помогает избежать многих ошибок проектирования.
Место в линейке и технология

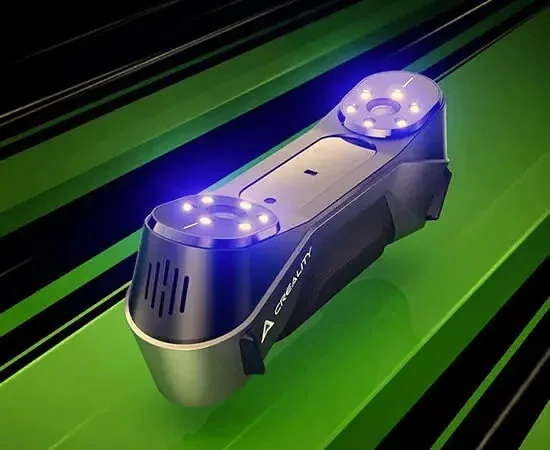

CR-Scan Raptor Pro занимает среднее положение в семействе Raptor: ниже стоит базовая модель, выше версия с литерой X. Между собой они различаются главным образом разрешением и скоростью работы, а старшая модель стоит более чем вдвое дороже младшей.

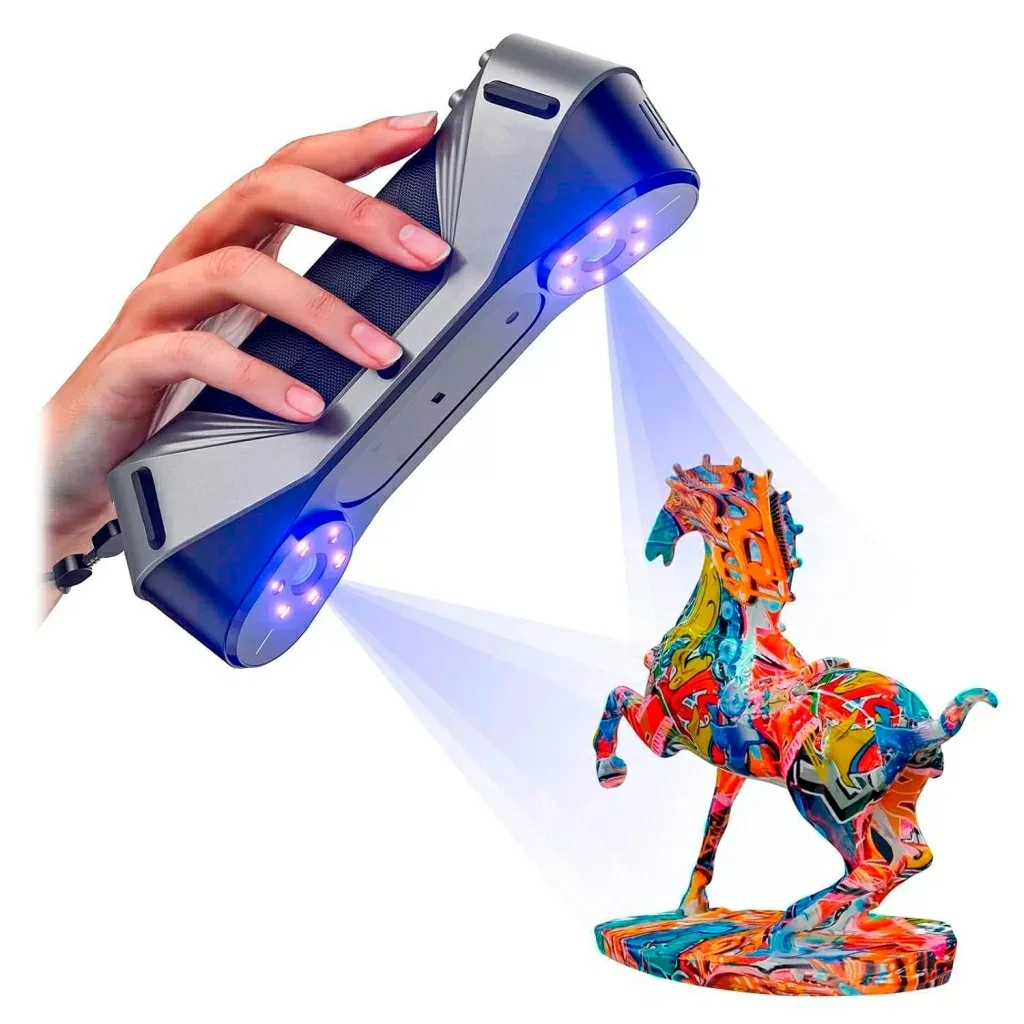

Большинство сканеров использует либо структурированный свет, либо лазер. Raptor Pro гибридный: в нём есть и синие лазерные линии, и подсветка в ближнем инфракрасном диапазоне. Синий лазер с короткой длиной волны даёт более высокую точность, чем красный или ИК-подсветка; толщина каждой линии доходит до 0,1 мм, а разрешение сканирования достигает 0,2 мм. Объектив с фокусным расстоянием 20 мм собран из девяти оптических элементов.

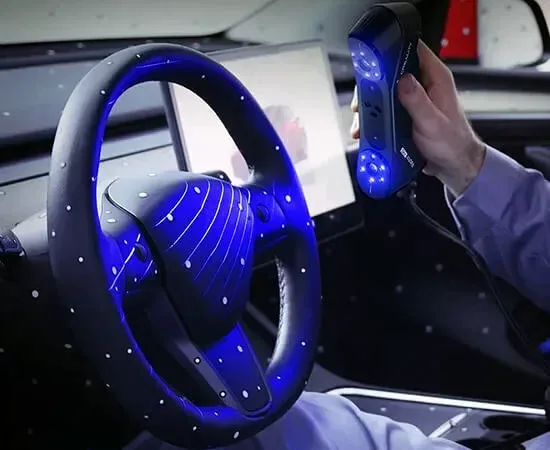

Дрожание рук при ручном сканировании компенсируется тем, что устройство ориентируется сразу по нескольким признакам: по геометрии объекта, по цвету и по текстуре поверхности. Благодаря этому можно обходиться без наклеиваемых маркеров, которые заметно удлиняют подготовку.
Ключевые характеристики
| Технология | 41 синяя лазерная линия (34 перекрёстных, 7 параллельных) и структурированный свет ближнего ИК-диапазона |
| Объёмная точность | 0,02 мм + 0,06 мм/м |
| Разрешение | до 0,2 мм |
| Скорость сканирования | до 60 кадров/с (синий лазер), 30 кадров/с (ИК) |
| Максимальный размер объекта | 4000 х 4000 х 4000 мм |
| Цвет | 24 бита, подсветка из 12 светодиодов |
| Беспроводная связь | Wi-Fi 6 (AX6000, 4,7 Гбит/с) |
| Аккумулятор | 35 400 мВт·ч, зарядка до 80 % за 1,5 часа |
| Допустимая внешняя освещённость | до 100 000 люкс |
| Вес | 405 г |
Комплект и эргономика
Сканер поставляется в противоударном кейсе. Внутри лежат блок питания, переходник для смартфона, калибровочная пластина и салфетки для объектива. Корпус с прорезиненной вставкой уверенно держится в руке, а пять кнопок (старт, две для экспозиции и две для зума) расположены так, что ими можно пользоваться вслепую одним пальцем. При весе 405 г рука не устаёт даже на крупных объектах.
По сравнению с предыдущими моделями энергопотребление выросло в разы, поэтому блок питания стал тяжелее, кабель толще, а разъём USB 3.0 фиксируется на корпусе двумя винтами.
Как проходит работа
Сканер работает в паре с компьютером, на котором установлена программа Creality Scan. Есть версии для Windows 10–11 и macOS от 11.7.7. Первая калибровка выполняется за один заход по пошаговым подсказкам программы и не вызывает трудностей даже у новичка.
Режимов два. Инфракрасный лучше подходит для небольших предметов на близкой дистанции, лазерный для крупных объектов издалека; диапазон размеров простирается от монеты до автомобиля. Программа даёт рекомендации по выбору, но оператору всё же потребуется время, чтобы приноровиться к каждому типу задач.
- Зеркальные и чёрные поверхности сканируются как есть, без матирования и осветления.
- Яркий внешний свет не мешает: работать можно на улице в солнечный день.
- Устройство защищено от дождя и отрицательных температур.
- Тело человека сканируется в ИК-режиме примерно за две минуты.
- Беспроводная передача медленнее и менее надёжна, чем кабель, зато компьютер можно оставить в помещении.
Creality Scan подсказывает нужные ракурсы, сама определяет момент, когда данных собрано достаточно, и автоматически сшивает облако точек в модель. Обработка в зависимости от размера и сложности объекта, а также мощности компьютера может занимать до 20 минут.
Требования к компьютеру и итог
Главный недостаток, который отмечают пользователи, касается не самого сканера, а компьютера: для плавной работы нужен процессор уровня Intel i7 восьмого поколения, от 16 ГБ оперативной памяти и видеокарта NVIDIA 4050 или выше. Если такой машины нет, её покупка сопоставима по затратам со сканером. Впрочем, это характерно и для других сканеров: с таким объёмом вычислений они сами не справляются.
Raptor Pro рассчитан на профессиональные задачи: прототипирование, восстановление деталей по фрагментам (например, повреждённого автомобильного бампера), полноцветные скульптуры и модели для игр. Для домашнего использования его возможности избыточны, а для сложной работы в любых условиях, включая открытый воздух, он подходит хорошо.
