Stratex 350: напольный принтер с высотой печати 700 мм
Устройство крупноформатного Stratex 350: закрытый стальной корпус, стол на ШВП, хотэнд Volcano до 450 градусов и примеры печати от макетов до композитов.
Крупный формат и высокие температуры

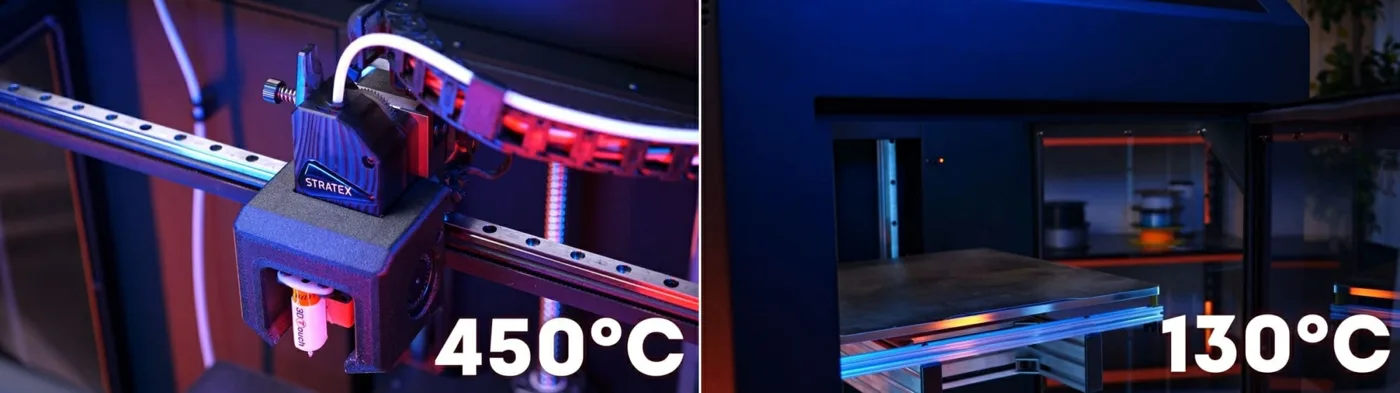

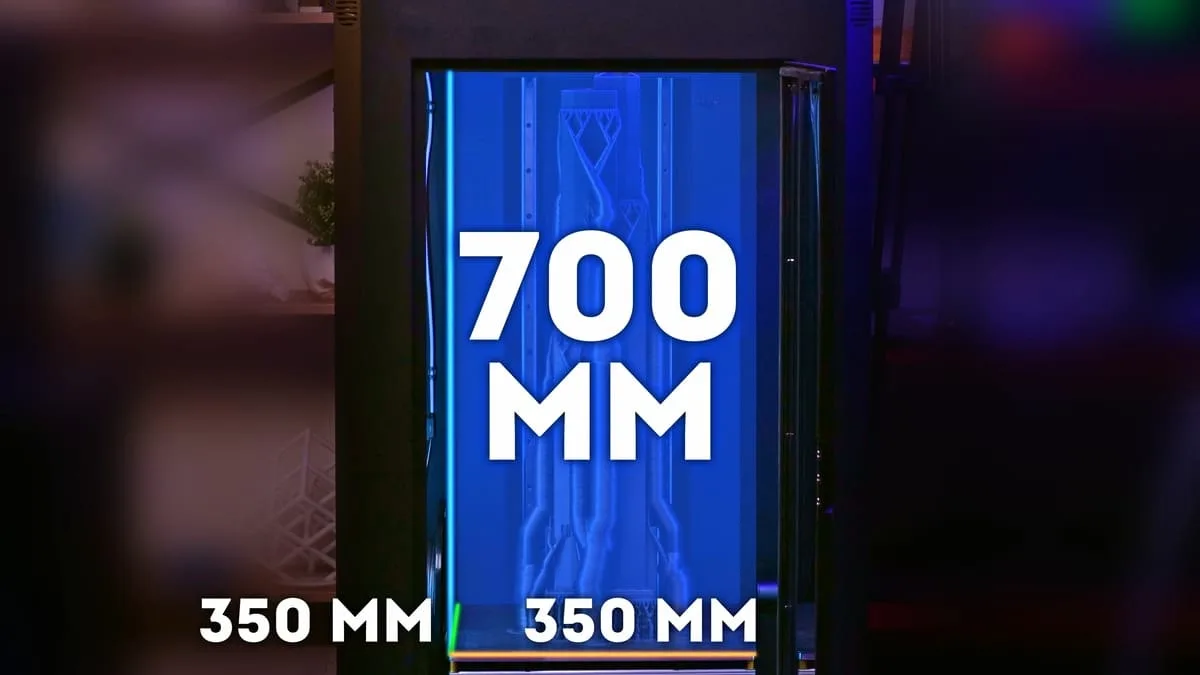

Stratex 350 от бренда 3DIY product — производительный напольный принтер для больших объектов. Область печати составляет 350 на 350 на 700 мм. Сопло нагревается до 450 градусов, что открывает доступ к очень широкому перечню материалов, а стол — до 130 градусов, что помогает этим материалам надёжно держаться на поверхности.
Что входит в комплект

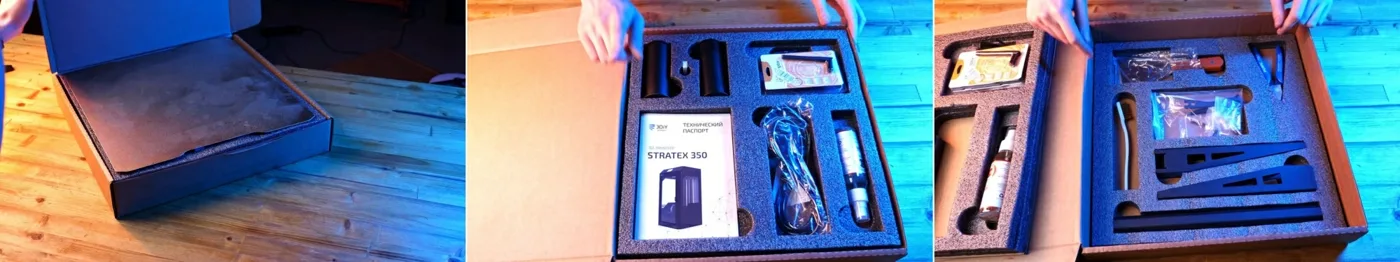

Принадлежности уложены в отдельную коробку в два яруса. Сверху лежит магнитная PEI-пластина, под ней — документы, кабель питания, флакон с адгезивом, антенна Wi-Fi, кабель USB для связи с компьютером, внутренние держатели катушек и флешка с тестовыми G-кодами и инструкциями. Во втором ярусе — внешний держатель катушек, щётка для сопла, кусачки и шпатель.
В отдельном пакете собраны мелкие детали: термобарьер с тефлоновой проставкой и запасной отрезок такой проставки, пинцет, ключи для хотэнда, набор латунных сопел Volcano разных диаметров, шестигранники и винты для верхнего держателя. К принтеру также прилагаются три килограммовые катушки PLA.
Корпус и органы управления
Корпус сделан из листовой стали с порошковой окраской. Передняя дверца с металлической рамой и окном из поликарбоната позволяет видеть всю область печати; её удерживает магнитная лента, а открывается она примерно на 95 градусов. Сверху ставится стальная крышка с поликарбонатным окном, которая тоже фиксируется магнитными лентами.
Панель управления размещена над дверцей — с расчётом на напольную установку. Это чёрная глянцевая панель с пятидюймовым сенсорным экраном разрешением 800 на 480 пикселей и двумя сенсорными кнопками: правая включает принтер, левая управляет подсветкой камеры. Рядом расположен порт для флешки. Под дверцей находится ящик для инструмента и сменных сопел, открывающийся нажатием.
За задней дверцей скрыта электроника: два блока питания, реле нагревателя стола, плата управления и миникомпьютер Raspberry Pi, отвечающий за удалённое управление. Над дверцей находится разъём антенны. Разъём питания и гнездо для витой пары вынесены в нижнюю часть левой стенки.
Камера, механика и стол
Камера закрытая, пассивная. Дверца и крышка прилегают плотно, поэтому даже такой большой объём прогревается до температур, подходящих для термочувствительных пластиков. Кинематика — модифицированная CoreXY с двигателями NEMA17 и ремнями шириной 9 мм, по всем осям стоят рельсовые направляющие.
По бокам от стола расположены гнёзда для металлических держателей, каждый из которых вмещает катушку на 2,5 кг. Левый держатель основной: за ним проходит тефлоновая трубка подачи и стоит датчик наличия филамента. На правом можно подсушивать вторую катушку во время печати. Размещать на держателях что-либо шире их самих нельзя: лишние катушки окажутся на пути платформы и могут привести к серьёзным повреждениям. Дополнительный держатель на несколько катушек крепится на заднюю стенку.
Платформу перемещает двигатель NEMA 17 в дне корпуса через шарико-винтовую передачу SFU1605, по бокам от которой идут две рельсовые направляющие Hiwin. Каркас из алюминиевого профиля и листовой стали рассчитан на вес крупных отпечатков. Нагреватель мощностью 800 Вт питается от 220 В и доводит стол до 130 градусов за 10 минут. Между ним и двусторонней шероховатой PEI-пластиной лежит перфорированная алюминиевая плита толщиной 8 мм, уменьшающая влияние теплового расширения, и магнитный слой.
Выравнивание стола и печатающая голова
Карту высот снимает датчик 3D Touch. Как и другие подобные системы, он не выравнивает стол физически, а позволяет принтеру компенсировать неровности, слегка искажая нижние слои. Чтобы геометрия основания страдала меньше, под платформой есть пять барашков для ручной регулировки: сочетание ручной настройки и автокалибровки даёт ровную карту для больших деталей с плоским дном.
Экструдер директ, с редуктором, двойным приводом и облегчённым двигателем NEMA17. Хотэнд Volcano обеспечивает поток до 18 мм³/с. По умолчанию установлены титановый термобарьер и стальное сопло 0,6 мм. Сверху закреплён съёмный модуль обдува детали.
Прошивка и программы
Принтер работает на полной версии Marlin с включёнными Linear Advance и упрощённым Input Shaping; параметры откалиброваны под эту модель. Опционально возможна установка Klipper с выводом его интерфейса на штатный дисплей. Готовые профили принтера и материалов есть для Ultimaker Cura, Prusa Slicer и Orca Slicer.
Удалённая печать в базовой комплектации построена на Octoprint: отправка файлов, управление, наблюдение через камеру и запись таймлапсов. Экранный интерфейс русскоязычный и включает настройки автокалибровки с z-offset, терминал для команд G-code, редактируемое меню преднагрева и доступ к внутреннему хранилищу файлов.
Примеры печати
- архитектурные макеты из PLA: небоскрёб печатался около полутора суток, дворец — примерно двое;
- раздвижная пика, напечатанная за один запуск при высоте 600 мм;
- безвоздушное колесо для тележки из PLA-CF, гибкого Easy Flex и очень мягкой резины, без замены сопла и частей хотэнда, с изменением только прижима подачи;
- деталь блочного лука длиной более 330 мм из PA66 GF30.
Крупные модели вроде двухметровой статуи достаточно разбить на три–шесть частей вместо десятков, как на настольных принтерах. Ограничение связано с отсутствием активного подогрева камеры в этой ревизии: из PA66 GF30 получаются лишь относительно небольшие объекты. Деталь лука после печати слегка выгнуло от усадки, на боковых стенках появились небольшие искажения, но поддержки удалялись легко, нависания вышли качественными, а прочность оказалась достаточной.
