Sovol SV08: готовый аналог Voron 2.4 с областью 350 мм
Sovol SV08 повторяет конструкцию открытого проекта Voron 2.4, но поставляется почти собранным. Разбираем устройство, сборку и первые результаты.
Чем интересен SV08

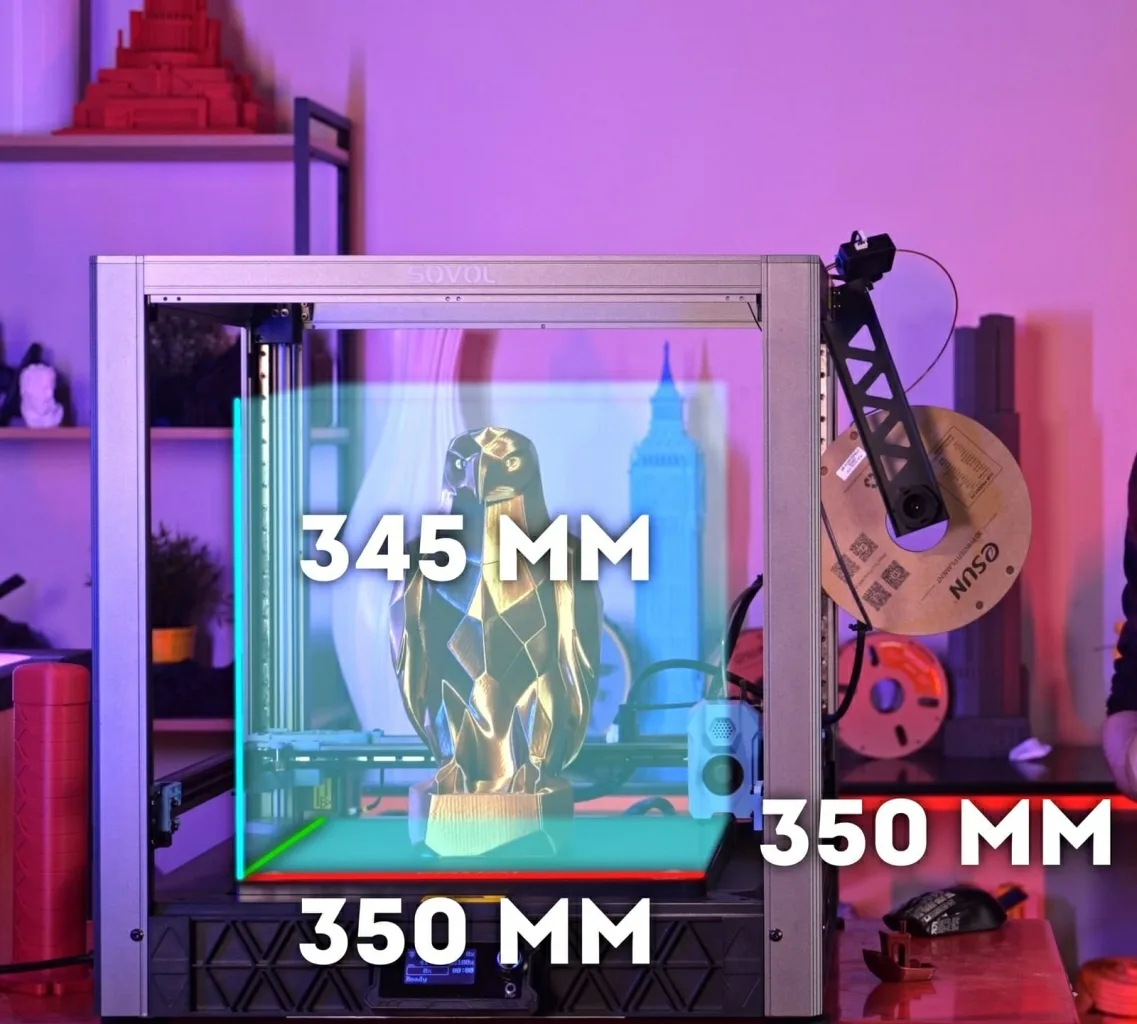

Sovol SV08 — крупный настольный 3D-принтер с областью печати 350х350х345 мм. Заявленный максимальный поток печатающей головы — 30 мм³/с, скорость перемещений — до 700 мм/с, ускорения — до 40 000 мм/с². Модель не новая, но выделяется происхождением: в её основе лежит открытый проект Voron 2.4.
| Область печати | 350х350х345 мм |
| Макс. поток пластика | 30 мм³/с |
| Макс. скорость перемещений | 700 мм/с |
| Макс. ускорение | 40 000 мм/с² |
| Кинематика | CoreXY, подвижный по Z портал |
| Ремни | GT2, ширина 6 мм |
| Масса печатающей головы | 400 г |
| Прошивка | Klipper 0.12, интерфейс Mainsail |
Наследие Voron 2.4

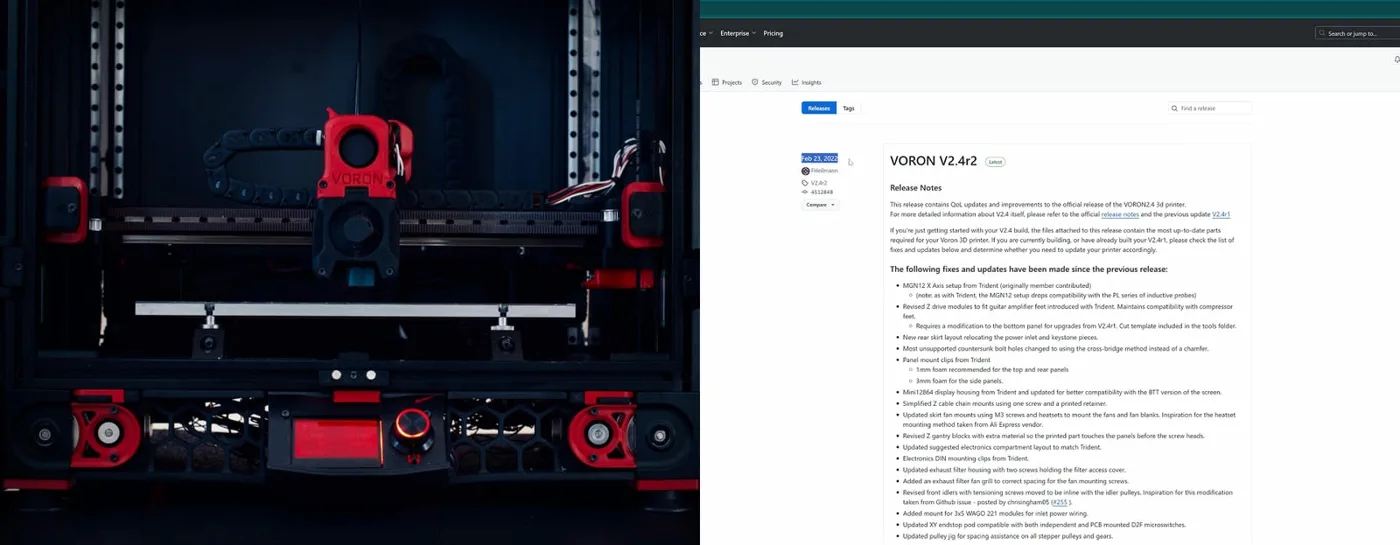

Voron — некоммерческий проект. Модель 2.4 появилась в 2020 году, актуальная версия — в 2022-м, и по скорости она по-прежнему соответствует современным требованиям. Её особенность — схема перемещений: стол неподвижен, голова движется по порталу в осях X и Y, а сам портал перемещается по оси Z.

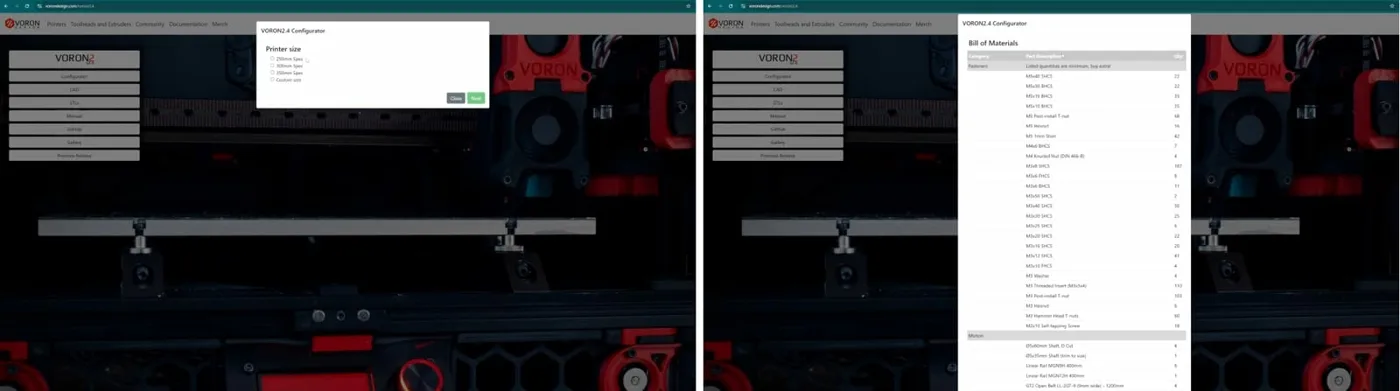

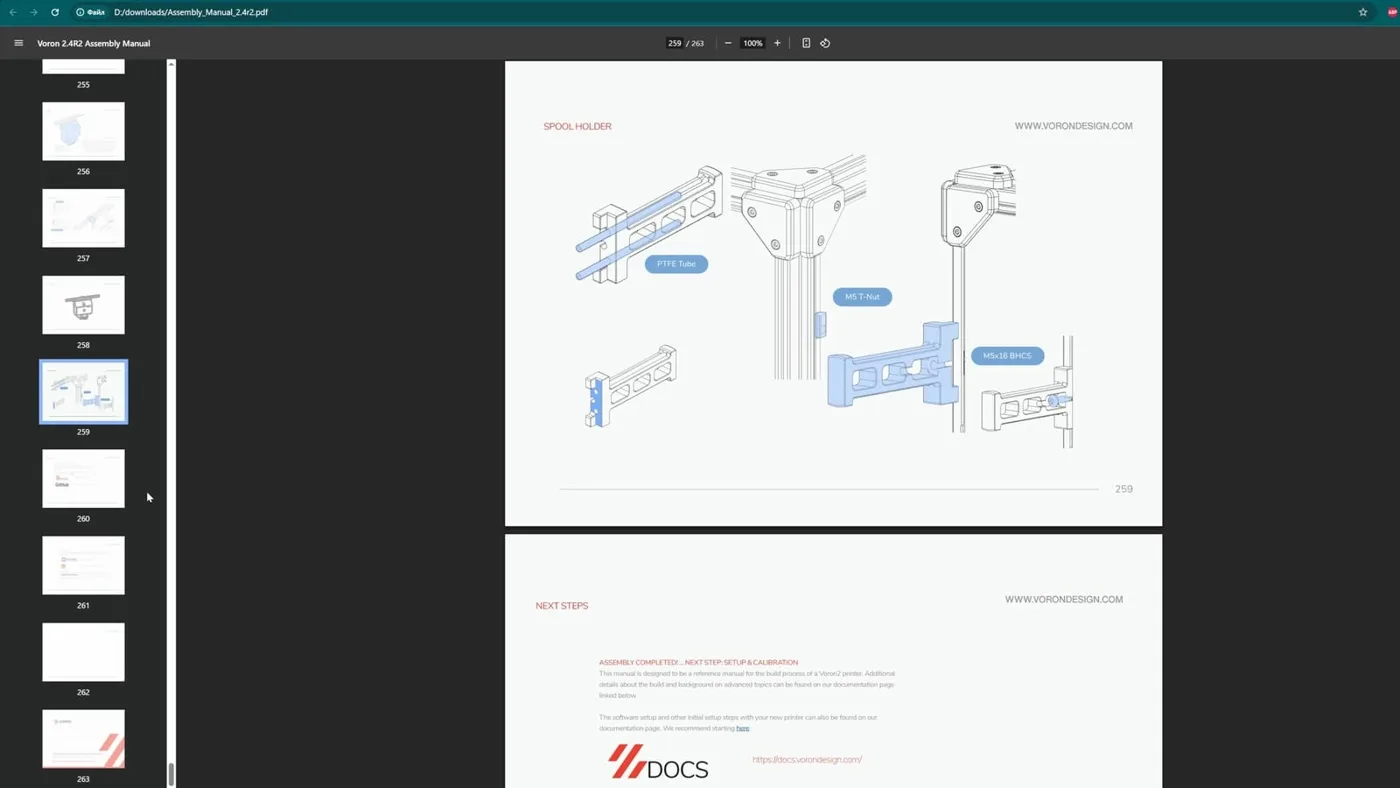

Готовый Voron у разработчиков купить нельзя. Документация выложена на сайте проекта; конфигуратор по размеру стола (250, 300, 350 мм или свой) формирует перечень деталей. Их приходится покупать в разных местах и собирать принтер с нуля по инструкции на 263 страницы.
SV08 соответствует самому популярному варианту Voron — со столом 350 мм — и снимает главную сложность: его можно распаковать, собрать и запустить за один вечер. Кроме того, конструкция оптимизирована под массовое производство, что заметно снизило стоимость по сравнению с набором для сборки Voron. Удешевление отразилось на некоторых деталях, о которых сказано ниже.
Сборка и комплект
В коробке семь блоков, плотно уложенных в пену, набор крепежа и инструментов и катушка белого PLA на 200 граммов. К основанию прикручиваются четыре стойки, на каждой из которых уже стоят шаговый двигатель, рельсовая направляющая и натянутый ремень. Стойка крепится пятью винтами, причём в разные отверстия идут разные винты — их легко перепутать. Затем на восьми винтах ставится верхняя рама (важно правильно сориентировать сторону с логотипом) и портал. Печатающая голова уже соединена с основанием кабелями и крепится к порталу четырьмя винтами.
Остаётся подключить двигатели стоек к плате, установить датчик окончания филамента, подвести к нему тефлоновую трубку и уложить провода. Трубку подачи желательно подвесить ближе к верху принтера, но крепления для этого в комплекте нет. При печати небольших объектов это не мешает, а на крупных и высоких моделях свободно болтающаяся трубка может зацепиться за голову.
- шестигранники, отвёртки, ключ, кусачки, шпатель;
- игла для прочистки сопла и инструмент для продавливания пластика через хотэнд;
- смазка, стяжки и фиксаторы для проводов;
- запасные сопло 0,4 мм и резинка для чистки сопла;
- флешка и кабель питания.
Первый запуск и выравнивание стола
Принтер готов к работе сразу после сборки, без самопроверок и регистраций. Однако зазор между соплом и столом (Z-offset) настраивается фактически вручную: одноимённый пункт меню запускает печать пяти кружков, а значение подбирается на ходу с экрана с энкодером. Точно так же его можно скорректировать на первом слое любой модели. Нулевая точка оси Z определяется по металлическому кружку у стола, а все измерения выполняет индуктивный датчик в голове.
Готового файла для тестовой печати на флешке нет. В Orca Slicer профиль SV08 выбирается из общего списка принтеров, заводской профиль печати один. Тестовый кораблик на нём печатается почти 30 минут: для PLA задано минимальное время слоя, и на маленькой модели принтер снижает скорость. Качество при этом отличное.
Карта высот заслуживает проверки. В описанном случае она показала перепад более 2 мм. Под односторонней PEI-пластиной в магнитном слое есть четыре винта, регулирующие наклон; на тестовом экземпляре почти все они были затянуты до упора. Перепад удалось уменьшить до 0,4 мм, но сам стол при этом слегка перекосился относительно основания. Вероятно, сначала следует выровнять портал: он подвешен на четырёх независимых двигателях с ременной передачей и может перекашиваться. И то и другое регулируется без труда.
Подключения и конструктивные мелочи
Для подключения к Wi-Fi редактируется текстовый файл на флешке. Затем в меню выбирается пункт «check ip»; с первого раза адрес может отобразиться неверно — нужно подождать 15–20 секунд и повторить. Адрес вводится в Orca Slicer, и становится доступен интерфейс Mainsail. Можно подключить и Obico — мобильный клиент с 30 бесплатными днями доступа через интернет. Встроенной веб-камеры хватает только для наблюдения за печатью.
Справа на корпусе находятся два порта USB, HDMI и Ethernet. К HDMI подключается фирменный сенсорный модуль с интерфейсом KlipperScreen либо сторонний экран, которому дополнительно нужно питание по USB. Разъём питания и выключатель расположены слева.
Рама собрана из алюминиевого профиля, остальные детали — из литого пластика. Держатель катушки ставится только сверху на правом боку. По раме есть отверстия для стенок закрытой камеры: комплект приобретается отдельно либо печатается. Ремни GT2 шириной 6 мм уже обычных для такого портала 9 мм, но голова весит всего 400 граммов, и на печати это не сказывается.
Печать нависаний и открытая прошивка
Тестовая модель вертолёта с нависаниями напечаталась на стандартном профиле с первого раза за 36 минут, тогда как на других принтерах она занимает в среднем около 40. Передняя часть кабины получилась чистой, а на хвосте и ножках провисла часть нитей. На нехватку обдува это не похоже — скорее, требуется подобрать настройки печати мостов.
Файлы прошивки открыты для редактирования, за одним исключением: отключено штатное обновление Klipper. Установлена версия 0.12 — не самая свежая, но актуальная. Модель адресована широкому кругу пользователей, которые при обновлении из оригинального источника могли бы столкнуться с ошибками.
