Rex 8K Mono: обзор крупноформатного фотополимерного принтера
Фотополимерный принтер с областью построения 330 x 185 x 400 мм и 15-дюймовой матрицей 8K: конструкция, подогрев камеры и примеры печати.
Формат и назначение

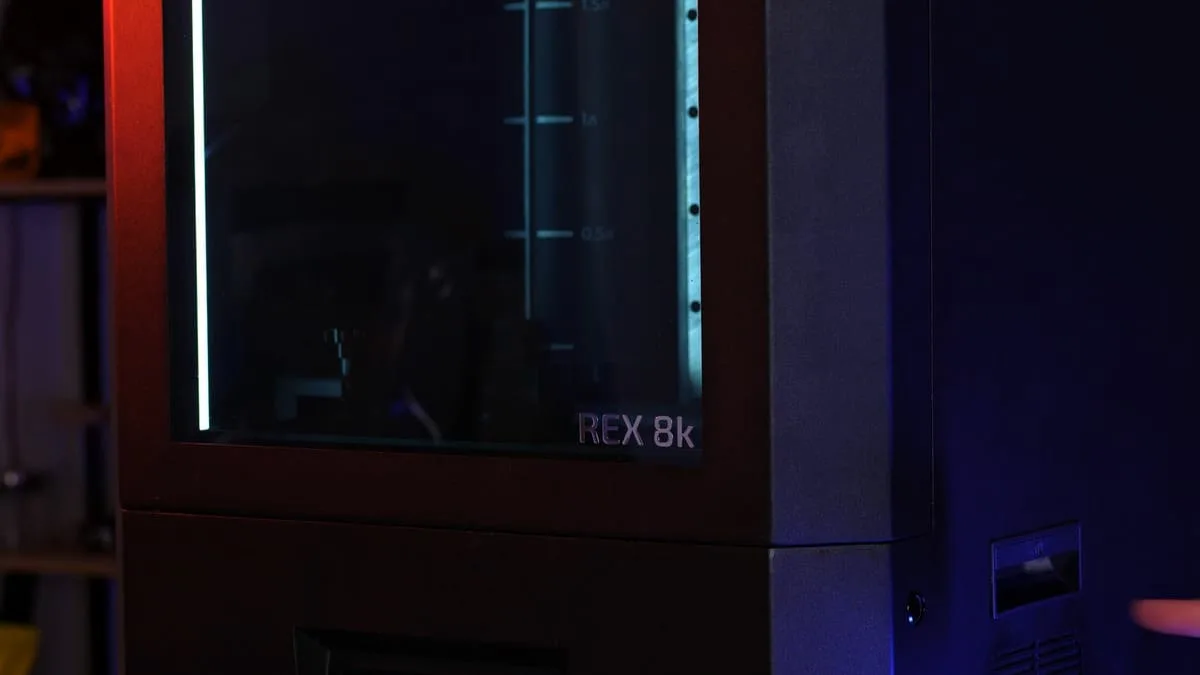

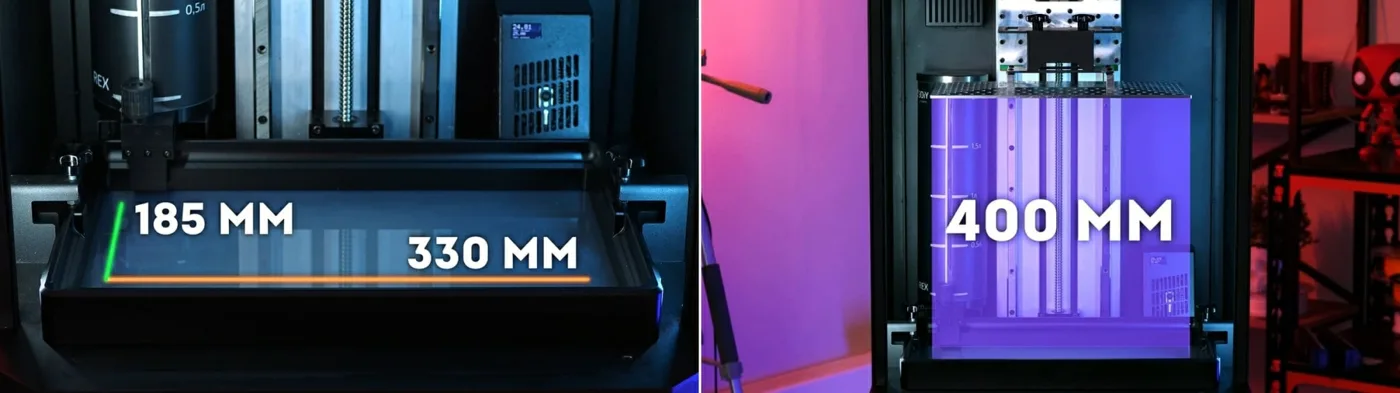

Rex 8K Mono — крупный фотополимерный принтер, работающий по технологии LCD/MSLA. Его область построения составляет 330 x 185 x 400 мм, что сопоставимо с популярными настольными FFF-принтерами и для фотополимерной печати встречается нечасто. Аппарат рассчитан на геометрически сложные объекты с высокой детализацией.
Принтер работает с любыми смолами, отверждаемыми излучением с длиной волны 405 нм, рекомендуемая толщина слоя — от 10 до 100 микрон. Круг задач широк: прототипы, выжигаемые мастер-модели для ювелирного производства, крупные архитектурные макеты, декоративные статуэтки во всю высоту камеры и даже корпус для компьютера.
Корпус и органы управления

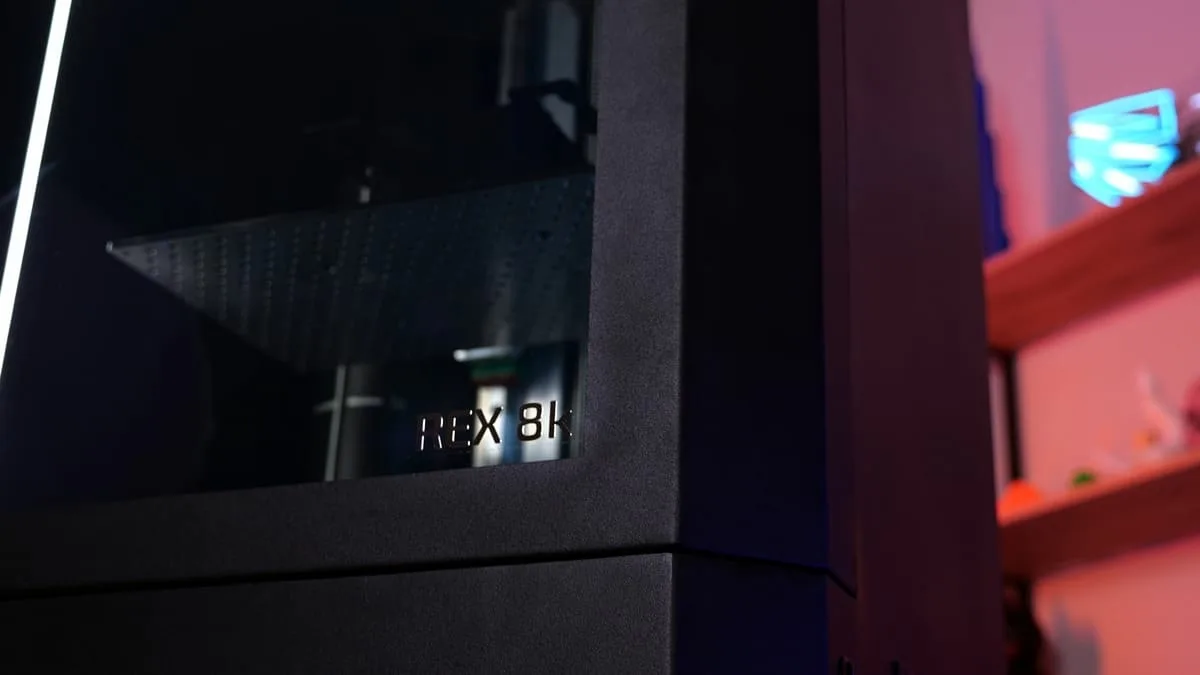

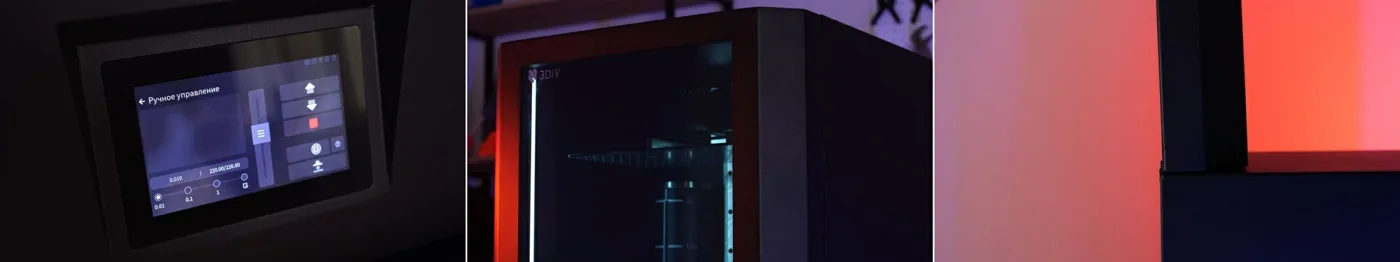

Корпус полностью стальной, покрыт износостойкой чёрной порошковой краской. Спереди находятся пятидюймовый сенсорный дисплей и крышка с большим окном, которое не пропускает внешний ультрафиолет в зону печати. На правой стенке — разъём для USB-накопителя, порт Ethernet для удалённой отправки файлов и кнопка подсветки камеры. Ближе к задней стенке расположены гнездо питания и выключатель.
Некоторые параметры, в том числе длительность засветки слоя, можно менять через меню на экране прямо во время печати.
Что внутри
Под крышкой стоит ванночка на 3,5 литра смолы, над ней — перфорированная алюминиевая платформа. Отверстия уменьшают её вес и нагрузку на двигатель оси Z, улучшают удержание отпечатка и не дают платформе присасываться к плёнке при засветке первых слоёв. Перемещается платформа по рельсовым направляющим HGR15 с шарико-винтовой передачей SFU1204.
Слева от направляющих устанавливается система автодолива: она позволяет заранее подготовить ещё два литра смолы для особо крупной модели, чтобы не подливать материал вручную по ходу печати. Над ней размещён угольный фильтр с вентилятором, который выводит воздух из камеры.
Под ванночкой находится стекло с виниловой плёнкой по периметру — защита матрицы на случай, если смола окажется за пределами ванны.
Матрица и источник света
Изображение слоя формирует монохромная 15-дюймовая матрица с разрешением 7680 x 4320 пикселей; отсюда и 8K в названии. Размер пикселя — 43 микрометра, для сравнения, он близок к размеру острия швейной иглы.
Засветку обеспечивает мощный источник PARALED с длиной волны 405 нм. Его оптика направляет лучи максимально параллельно, поэтому смола реже засвечивается под углом и на отпечатках меньше артефактов. Слой целиком экспонируется за несколько секунд. Источник охлаждается активно: воздух забирается с одной стороны корпуса и выдувается с другой.
С быстроотверждаемыми смолами и самыми быстрыми настройками модель высотой 40 см можно получить менее чем за 12 часов, считая подготовку принтера, промывку и финальную засветку. Светлые, гибкие, инженерные и полупрозрачные смолы требуют меньших скоростей и более длительной экспозиции.
Подогрев камеры
В актуальной ревизии принтер оснащён модулем подогрева рабочей камеры; он стоит справа от направляющих. Фотополимеры чувствительны к температуре: стандартными смолами лучше печатать при 20–30 °C, а инженерным может понадобиться до 40 °C. Модуль полезен и в слабо отапливаемых помещениях. У него собственный дисплей, показывающий текущую и заданную температуру, а управление сведено к одной кнопке на левой стенке корпуса.
Комплект и программы
Вместе с принтером поставляется всё нужное для начала работы:
- ванночка, кабель питания, флешка для файлов печати;
- система автодолива и бутылка фотополимерной смолы;
- одноразовые фильтры для смолы, многоразовые сито и воронка;
- пластиковый шпатель для плёнки и металлический для снятия отпечатков с платформы;
- запасная FEP-плёнка и комплект чёрной виниловой плёнки;
- набор шестигранников, кусачки, лист плотной бумаги для калибровки платформы;
- защитная маска и нитриловые перчатки.
Принтер работает под управлением CHITUBOX, модели готовятся в одноимённом слайсере. Начиная с версии 2.0 программа стала стабильнее, улучшились алгоритмы поиска возможных проблем. Автоматические поддержки показывают себя неплохо: результат всё же нужно проверить и кое-где дополнить вручную, но это намного быстрее полной ручной расстановки, которая для крупной модели может занять больше часа.
Примеры печати
Крупная статуэтка самурая из двух частей общей высотой чуть больше 40 см печаталась смесью чёрной и белой смол Anycubic Standard со слоем 0,05 мм и засветкой 3,5 секунды на слой. Верхняя часть высотой около 300 мм заняла примерно 15 часов; скорость намеренно не повышали из-за вручную смешанной смолы. Модель вышла без заметных искажений, а следы от поддержек на тяжёлых объектах неизбежны: деталь весом около килограмма должна надёжно держаться до конца печати.
Мелкие объекты из белой смолы — модель Луны, игольчатый фрактал, сетчатый лист, цепочка, кольца — печатались слоем 0,03 мм с засветкой 2,2 секунды. На кольце с гербом различимы чешуйки змеи, сбруя лошади, элементы доспеха и даже заложенная в модели шероховатость фона. При ярусном размещении на платформе помещается около тысячи таких колец.
Показателен и набор из шестнадцати детализированных шахматных фигур, увеличенных вдвое: он целиком уместился на платформе и был напечатан из красной полупрозрачной смолы слоем 0,03 мм при засветке 2,5 секунды чуть более чем за 12 часов. Полые фигуры со стенкой около 1,5 мм засветились на всю глубину. Без сглаживания под макрообъективом видна пиксельная структура, но при грамотной настройке сглаживания она исчезает.
