Snapmaker U1: четыре печатные головки вместо смены филамента
Как работает система SnapSwap, что она даёт при многоцветной печати и где у полузакрытого Snapmaker U1 проходят границы возможностей.
Идея: менять головку, а не пруток

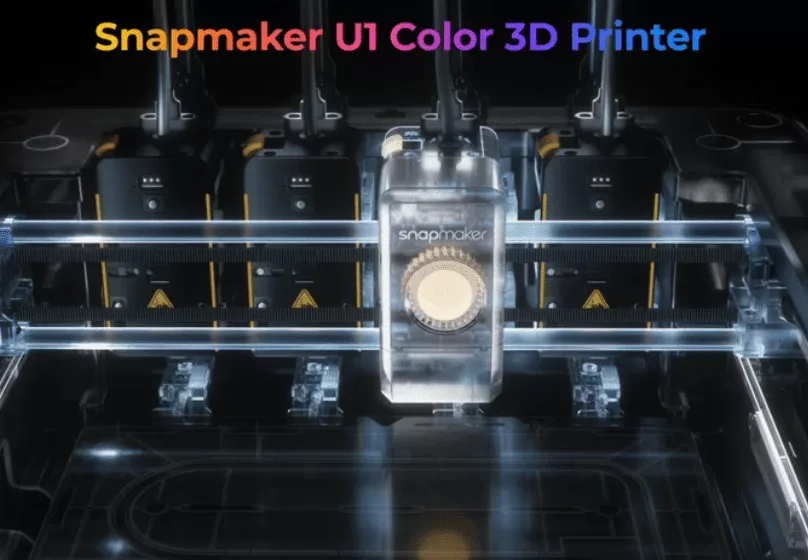

Snapmaker U1 работает с четырьмя пластиками разных цветов или типов в одном задании, но делает это иначе, чем распространённые системы типа AMS. Вместо того чтобы вытягивать один материал из экструдера и заправлять другой, принтер переставляет целиком печатные головки. Механизм получил название SnapSwap. По заявлению производителя, такой подход экономит до 80% материала без потери качества и скорости.
Смена головки занимает от 5 до 10 секунд, тогда как у AMS-систем на замену материала уходит порядка 90 секунд. В сравнительном тесте с Bambu Lab P1P деталь с 90 сменами цвета была готова на три часа раньше, а башня отходов весила всего четыре грамма. Короткая пауза полезна и для прочности: слой не успевает остыть и деформироваться, поэтому сцепление между разными материалами не уступает обычному межслойному, а искажений геометрии на стыках почти нет.
Как устроены головки

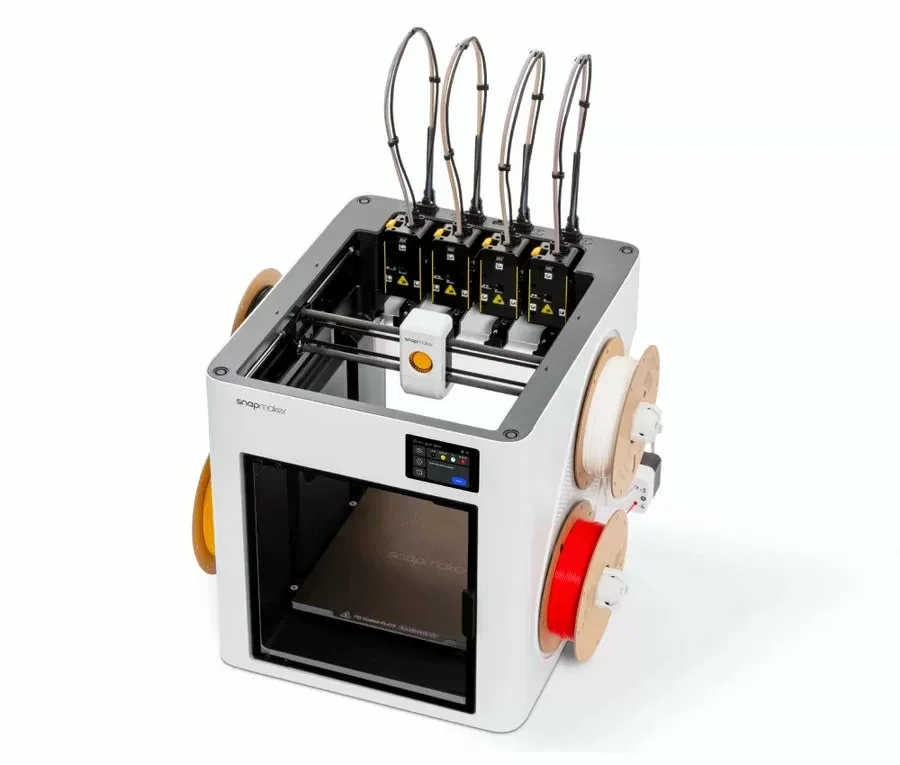

В режиме ожидания головки стоят у задней стенки, под ними расположен поддон для капель и частиц пластика. У каждой есть собственный скребок и подушка, которая закрывает сопло и не даёт расплаву вытекать. Головки, участвующие в задании, остаются прогретыми всю сессию, поэтому переключение проходит с минимальной задержкой.
Сопло из закалённой стали диаметром 0,4 мм собрано вместе с нагревателем и термобарьером и за несколько секунд ставится в картридж, который и служит сменной головкой. Такое сопло рассчитано на длительную работу с абразивными наполненными пластиками. В комплект, в целом довольно скромный, входит одно запасное сопло, а также базовый набор инструментов и аксессуаров.
Корпус, механика и стол

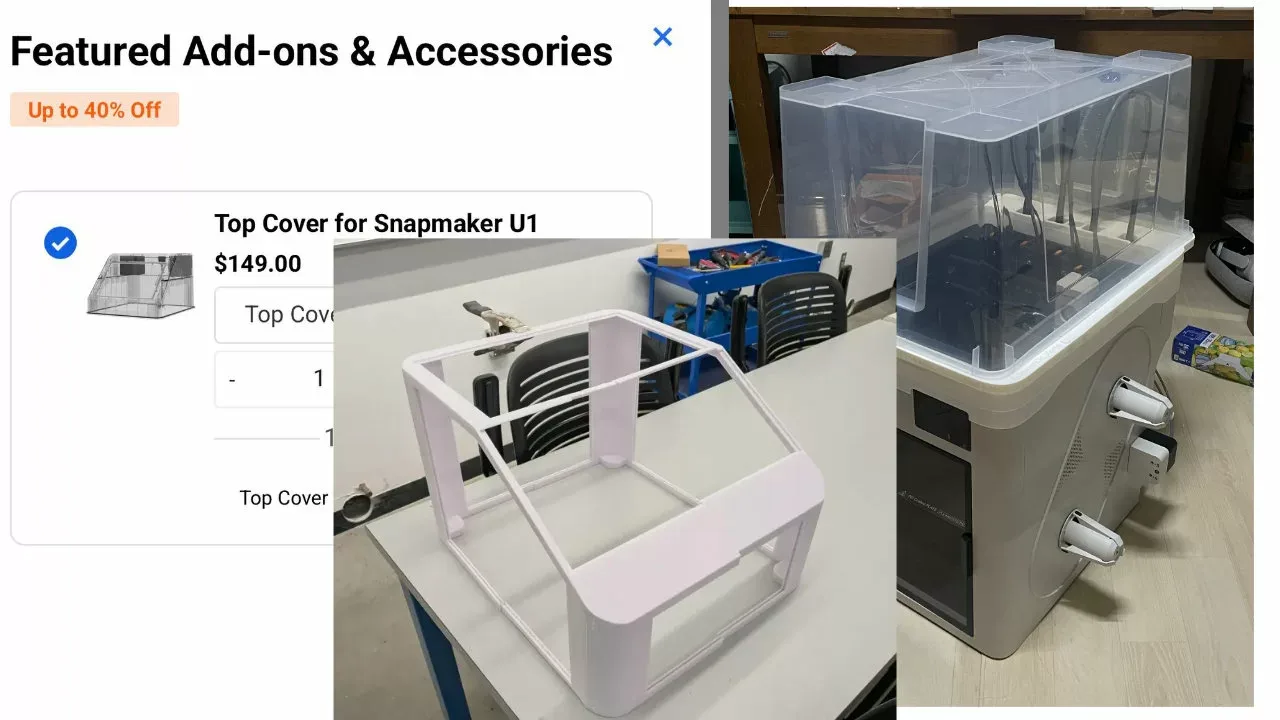

Кинематика привычная — Core XY. Подвижные узлы облегчены ради скорости и снижения вибраций: большинство деталей отлито из алюминия под давлением или выполнено из листового металла, направляющие оси X карбоновые. Корпус полузакрытый: камера пассивная и сверху открыта, но от сквозняков и резких перепадов температуры зона печати защищена. Крышку можно добавить отдельно — существует фирменный вариант, модели от сообщества для самостоятельной печати и даже способы приспособить пластиковый контейнер.

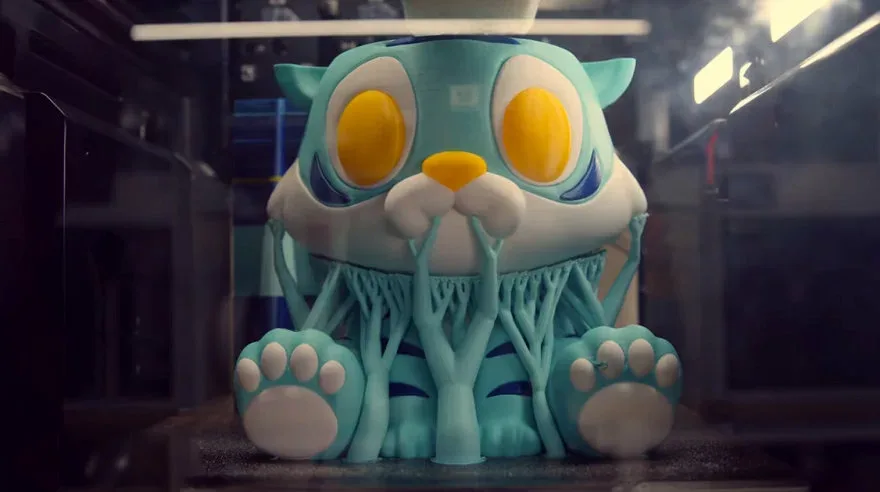

Область построения 270 х 270 х 270 мм больше средней и позволяет печатать довольно крупные объекты за один раз. Стол накрыт двусторонней гибкой металлической пластиной с PEI-покрытием на магнитах. Пластина заметно толще обычного, что способствует равномерному распределению тепла и надёжной фиксации.

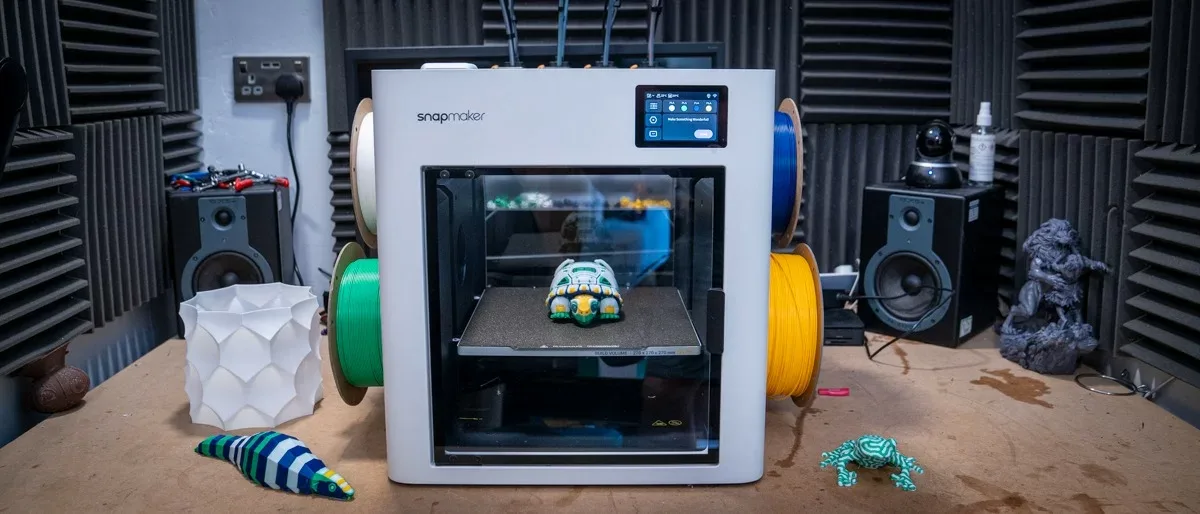

Катушки размещаются по две с каждой боковой стороны. Держатели снабжены подпружиненными фиксаторами, с которыми катушка не болтается и не слетает. Подача до экструдера не моторизована: пруток заправляют вручную, а головка сама затягивает его, получив конец нити. В стенках стоят считыватели RFID: при наличии метки на катушке тип материала определяется автоматически, иначе задаётся вручную. Подающие трубки широкие — это удобно для мягкого TPU, но если в трубке остался обрезок старого прутка, при заправке нового возможно заклинивание.
Основные характеристики
| Кинематика | Core XY |
| Рабочий объём | 270 х 270 х 270 мм |
| Экструдеры | 4, директ |
| Температура сопла | до 300 °C |
| Температура стола | до 100 °C |
| Максимальная скорость | 500 мм/с |
| Максимальное ускорение | 20 000 мм/с² |
| Выравнивание стола | автоматическое |
| Интерфейсы | Wi-Fi, USB, сенсорный экран 2,85 дюйма |
| Прошивка | Klipper |
| Габариты | 580 х 499 х 730 мм |
| Вес | 18,2 кг без материала |
Среди совместимых материалов указаны PLA, PETG, TPU, HIPS, PVA, а из инженерных — ABS, ASA, PET, PC и композиты с углеволокном.
Автоматика и программная часть
Принтер управляется Klipper с функциями Pressure Advance, отвечающей за контроль экструзии при изменении скорости, и Input Shaping для подавления вибраций. Штатный слайсер — Orca, хотя подойдёт и любой другой. После подключения к Wi-Fi аппарат виден в слайсере, и задания отправляются по сети; печать с флешки тоже сохранена.
Головки выравниваются с помощью вихретокового датчика. По умолчанию уровень и карта стола снимаются перед каждой печатью. Опцию можно отключить ради экономии времени, но для моделей с большой площадью основания её лучше оставить. Также есть камера для удалённого наблюдения, датчики окончания и спутывания филамента, а сенсорный экран показывает подсказки с возможностью открыть подробные пояснения.
Аппарат приходит собранным: нужно убрать транспортировочные фиксаторы и винты, вставить головки в гнёзда, подсоединить трубки и кабели, установить материал. Шаги подробно расписаны в иллюстрированной инструкции.
Результаты печати
На практике принтер уверенно справляется с разными сочетаниями материалов. Примеры из тестовых заданий:
- кораблик Benchy из PLA с поддержками из CoPE, который печатается на близких режимах, но к PLA не прилипает: гладкие поверхности без дефектов, на башню ушло 7 граммов;
- трёхцветные шарнирные пауки из PLA с подвижными сочленениями, что говорит о правильной экструзии;
- органайзер для кабеля из обычного PETG и PETG с углеволокном;
- четырёхцветная черепашка, при печати которой все головки отработали без сбоев.
Ограничения и область применения
Слабые стороны модели связаны с корпусом: верх открыт, активного подогрева камеры нет, катушки ничем не защищены от влаги и пыли. Небольшие детали из ABS или нейлона, скорее всего, получатся, но крупные при долгой печати рискуют покоробиться или оторваться от стола; многое зависит и от качества конкретного пластика.
Сильнее всего U1 проявляет себя на моделях со сложной геометрией, нависаниями и труднодоступными полостями, где выручают растворимые или отделяемые поддержки, а также на декоративных изделиях, если цветов не больше четырёх. Если же мультиматериальная печать не нужна, разумнее выбрать аппарат с одной головкой: чем меньше узлов, тем надёжнее устройство.
