FlashForge Creator 5: принтер с четырьмя сменными головками
Разбираем устройство FlashForge Creator 5 и системы FlashSwap: как четыре самостоятельные головки меняют многоцветную печать и какие компромиссы есть у модели.
Четыре головки вместо одного сопла

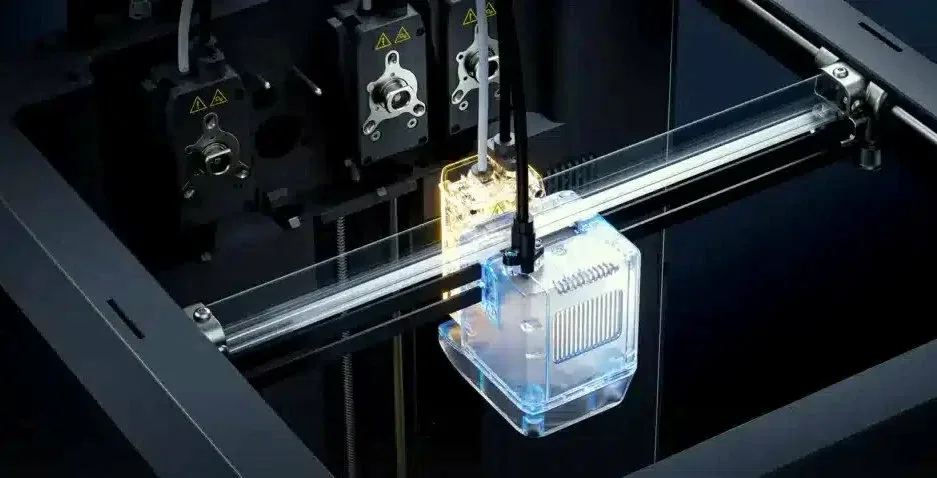

Главное, чем Creator 5 отличается от большинства настольных FDM-принтеров, — система FlashSwap из четырёх сменных печатающих головок. Сама идея не нова: похожий подход применяется в Prusa XL и Snapmaker U1. Но у FlashForge головки припаркованы на боковой стенке, рядом с катушками филамента. Такое расположение сокращает путь прутка, упрощает обслуживание и делает конструкцию компактнее.

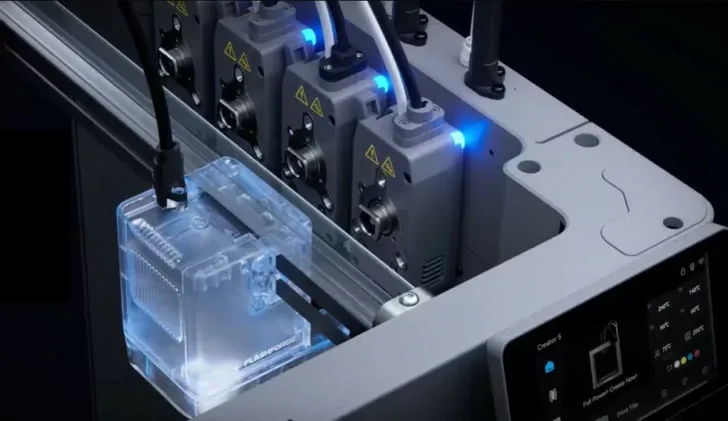

Каждая головка — законченный блок с собственным экструдером прямой подачи, нагревателем, охлаждением и соплом. Питание и сигналы подведены к каждой головке отдельным гибким кабелем, а не через магнитные разъёмы на каретке, поэтому изнашивающихся контактных групп здесь нет. Все четыре сопла достают до любой точки рабочего объёма, мёртвых зон нет, так что головки равноценны и по материалам, и по размеру модели.
Что это даёт при многоцветной печати
Системы с одним соплом, такие как AMS или MMU, при каждой смене цвета втягивают пруток, отрезают его и прочищают сопло. На это уходит 30–90 секунд, причём несколько раз на каждом слое, а на прочистку порой тратится больше пластика, чем на саму модель. Creator 5 просто берёт другую головку: смена занимает от четырёх до шести секунд.
Рекламное «на 500% быстрее» относится именно к этому, а не к скорости перемещений: максимальная скорость печати обычная для современных принтеров, 600 мм/с. В описанном в источнике примере четырёхцветные фигурки дракончиков были готовы за 5 часов, тогда как односопловой системе типа AMS на то же задание требовалось 16 часов, а двухсопловому принтеру — 9.
Заявление производителя о нулевых отходах на практике выполняется не полностью. В простое пластик немного подтекает из сопла, поэтому первые пользователи советуют печатать вспомогательную башню очистки. Потери при этом оцениваются в пару процентов.

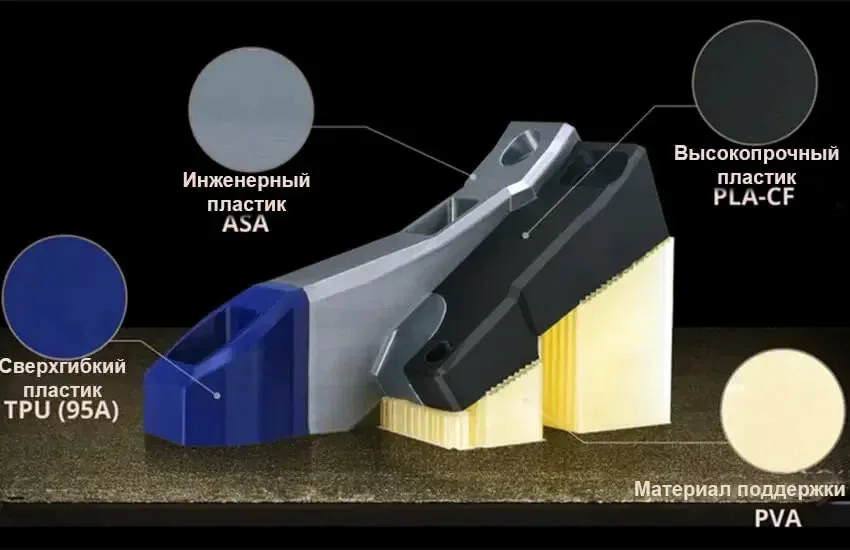

Несколько материалов в одном изделии нужны не только ради цвета. Так печатают детали, у которых сердцевина твёрдая, а поверхность скользкая, или сложные формы с растворимыми поддержками, которые иначе трудно извлечь из полостей. Поскольку все экструдеры прямые, мягкий TPU можно подавать в любую из четырёх головок.
Основные характеристики
| Кинематика | Core XY |
| Рабочий объём | 256 х 256 х 256 мм |
| Экструдеры | 4, прямая подача, FlashSwap |
| Температура сопла | до 350 °C |
| Температура стола | до 120 °C |
| Температура в камере | до 65 °C (версия PRO) |
| Скорость печати | до 600 мм/с |
| Ускорение | до 30 000 мм/с2 |
| Печатная пластина | съёмная двухсторонняя, PEI |
| Управление | Wi-Fi, USB, сенсорный экран 4 дюйма, Klipper |
| Габариты | 520 х 443 х 710 мм |
| Вес | 18 кг без материала |
В списке совместимых материалов значатся PLA, PETG, TPU, HIPS и PVA, а из инженерных — ABS, ASA, PC, PA-CF и PET-CF. Потребляемая мощность — 1200 Вт.
Автоматика и программы
- калибровка стола запускается одной кнопкой и проходит без участия человека;
- датчики обрыва и окончания филамента стоят на всех четырёх головках;
- камера 1080p с подсветкой служит для удалённого наблюдения и съёмки таймлапсов;
- перед стартом принтер проверяет, нет ли на столе посторонних предметов;
- визуальный контроль распознаёт отрыв детали от стола и печать «лапши» в воздухе;
- взаимное смещение сопел калибруется автоматически.
Под пластиной PEI расположен датчик, по которому выставляются и стол, и все четыре сопла. Полная калибровка идёт около 40 минут, но нужна она только при первом включении и после замены сопла.
Для подготовки заданий есть слайсер Flash Studio с управлением несколькими принтерами и Orca-Flashforge — вариант Orca Slicer с готовыми профилями, который подключается к принтеру по локальной сети. За печатью можно следить со смартфона через приложение Flash Maker. Сервисы FlashCloud и Polar Cloud больше не работают.
Сборка и конструкция
Сборка сводится к нескольким операциям: закрепить двумя винтами кассету системы подачи, поставить на место головки, подключить четыре кабеля и трубки, снять транспортировочные фиксаторы стола. Экран подсоединяется к корпусу без проводов и наклоняется под удобным углом; сенсор реагирует на касания увереннее, чем у прежних моделей марки.

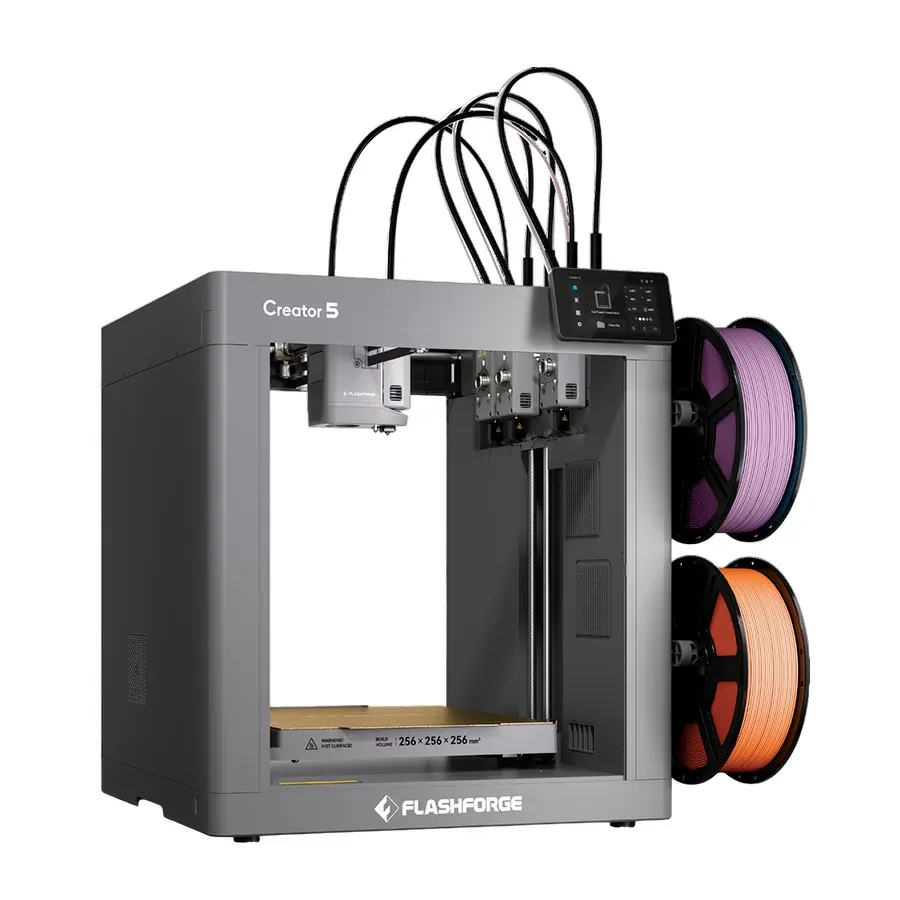

Внешне это утилитарный аппарат: серый корпус, жёсткая металлическая рама, аккуратный пластик. Держатели катушек вынесены на правый бок. Там же находится четырёхконтактный разъём для опционального блока FlashForge VDS, который сушит до четырёх катушек одновременно, каждую при своей температуре.
Слабые места
- Сопла меняются с инструментом и требуют времени — быстросъёмного крепления, как у Adventurer 5M, здесь нет.
- Филамент заправляется и извлекается вручную, каждый пруток по отдельности.
- При загрузке пластик выдавливается внутрь корпуса, а лотка для него не предусмотрено — остатки приходится убирать руками.
- RFID-считывателей нет, поэтому параметры каждой катушки вносятся вручную.
- Таймлапсы сохраняются в разрешении 640х480, хотя сама камера снимает в 1080p.
Базовая версия или PRO
Принтер выпускается в двух исполнениях. PRO отличается закрытым корпусом с активным поддержанием температуры в камере. Корпус защищает деталь от сквозняков и перепадов температуры, удерживает внутри запахи и дополнительно приглушает и без того негромкую работу. Для ABS, нейлона и других материалов с сильной усадкой он практически необходим. Если же печатать в основном PLA, PETG или HIPS, хватит базовой версии: в остальном она ничем не отличается.
В целом Creator 5 рассчитан на тех, кто регулярно печатает несколькими материалами — с растворимыми поддержками, в несколько цветов или гибкими пластиками. При работе одним соплом ограничений тоже нет: любая головка печатает как обычный современный принтер, а четыре заправленных материала можно использовать по очереди, не перезаряжая пруток.
