Bambu Lab H2C: принтер с автоматической сменой сопел Vortek

3D принтеры · 10 декабря 2025

Как устроена система смены сопел в Bambu Lab H2C, что она даёт при многоцветной печати и какие у модели компромиссы.

Что это за принтер

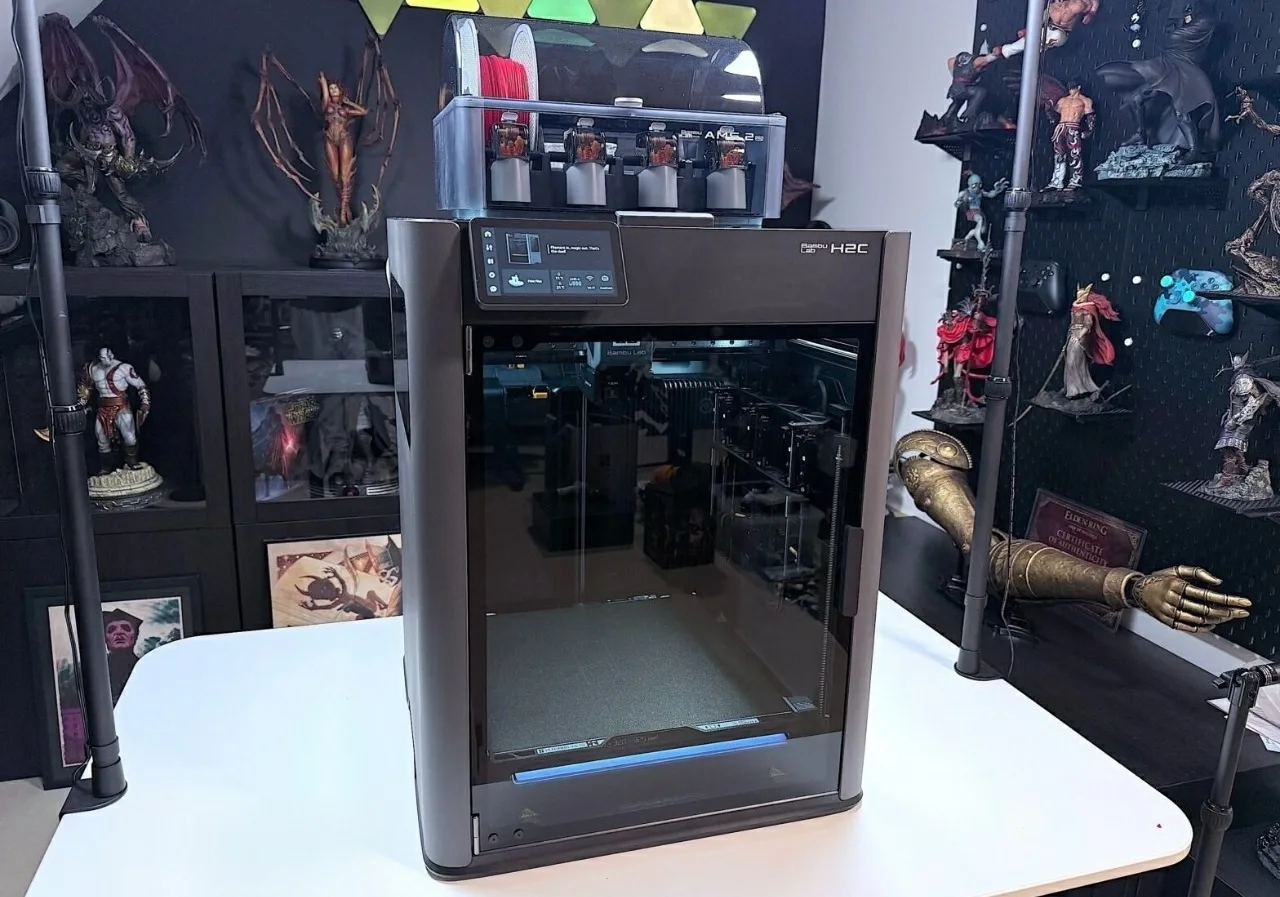

H2C — крупный закрытый принтер Bambu Lab с кинематикой Core XY, областью печати до 330х320х325 мм и максимальной скоростью 1000 мм/с. Главное, чем он отличается от других моделей, — фирменная система Vortek, которая меняет сопла прямо в ходе печати. На этом решении построены и экономия материала, и скорость многоцветной работы.

Смена сопел вместо продувки

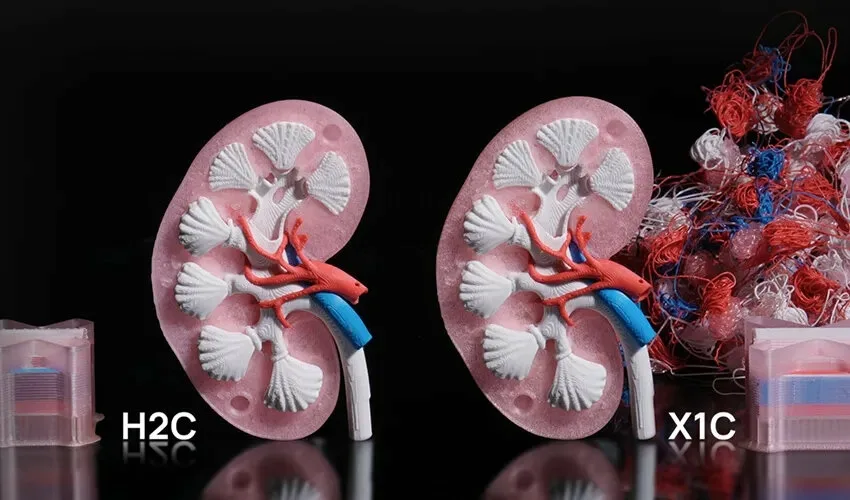

В принтере с одним соплом каждая замена филамента требует полностью выдавить прежний материал новым. Это долго и затратно: если цвет меняется на каждом слое, в обрезки может уйти больше пластика, чем на саму модель. Кроме того, пока идёт ожидание, деталь остывает, от чего страдает сцепление слоёв.

В H2C материал меняется вместе с соплом, в которое он заправлен. Для автоматической замены предусмотрено шесть сопел, ещё одно, фиксированное, установлено параллельно в той же головке и предназначено для поддержек. Сведения о заправленном прутке записаны в чип памяти самого сопла. Пока в работе не более семи материалов, переключение занимает несколько секунд, а продувка практически не нужна — это стоит учитывать ещё на этапе проектирования модели.

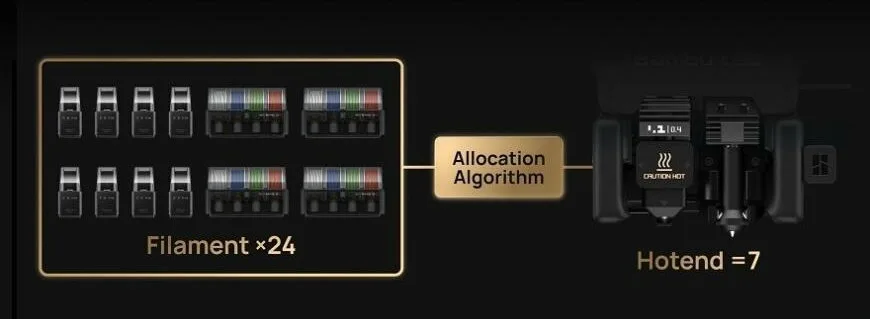

Если семи мало, принтер управляет каскадом систем AMS и использует до 24 цветов и типов материала за одну сессию, включая инженерные пластики.

Индукционный нагрев и привод экструдера

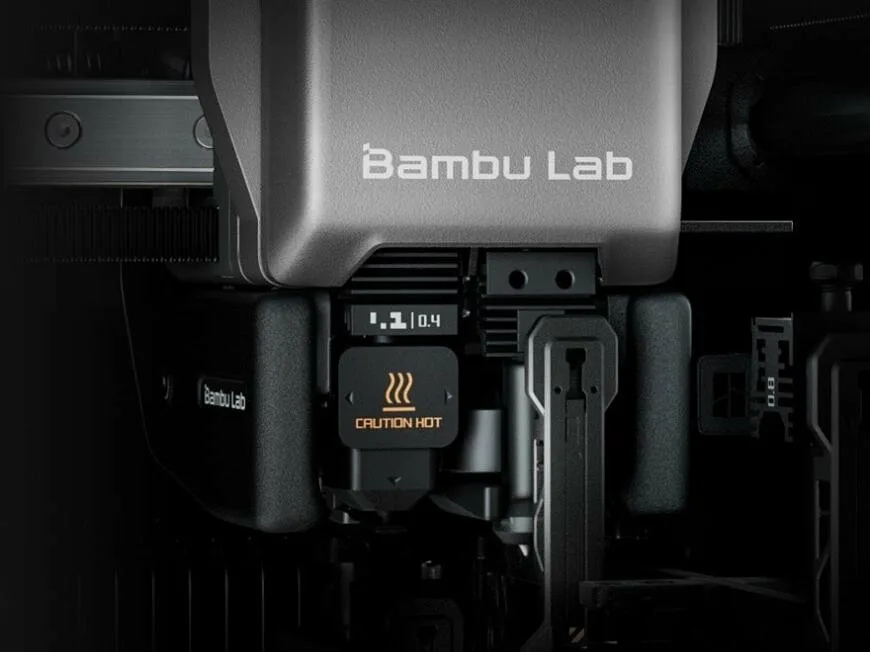

Сопла соединяются с печатающей головкой бесконтактно. Нет контактов — нет их окисления и загрязнения; заодно повышается надёжность и точность контроля температуры. Вместо резистивного нагревателя применён индукционный: рабочая температура достигается за время до 8 секунд.

Экструдер приводится сервомотором собственной разработки (PMSM) с усилием подачи до 100 Н — на 70% больше, чем у стандартных шаговых двигателей. Запас особенно важен на высоких скоростях и при работе с плотными материалами, которые неохотно проходят через сопло: обычные экструдеры в таких условиях оставляют пропуски или слишком тонкие слои.

По сравнению со сменой целых головок система смены сопел компактнее, легче, быстрее и точнее. Она проще устроена, поэтому долговечнее и требует меньше обслуживания, а сами сопла обходятся дешевле головок.

Контроль точности и рабочая камера

Система Vision Encoder визуально отслеживает положение головки и удерживает точность перемещения до 50 мкм на всём протяжении печати, компенсируя погрешности механики и перепады температуры. Калибровка положения сопел относительно стола и построение карты высот выполняются автоматически с точностью до 25 мкм.

Активная камера прогревается до 65 ℃ и имеет систему равномерного распределения тепла. Воздух проходит трёхступенчатую фильтрацию, включая HEPA-фильтр, на входе и на выходе: на входе задерживаются пыль и шерсть, способные повредить модели и механике, на выходе — вредные вещества и запахи пластиков. Корпус выполнен из негорючих материалов и заметно приглушает шум. За процессом следят 59 датчиков и 4 камеры с искусственным интеллектом, контролирующие сопла, стол, филамент и деталь.

Управление — с пятидюймового сенсорного экрана или удалённо. Как и на других моделях серии, допускается установка лазерных модулей для гравировки и резки мощностью от 10 до 40 Вт и модуля резки винила.

Основные характеристики

Подготовка к работе

Принтер приходит собранным. Он тяжёлый, и доставать его из коробки лучше вдвоём. В комплекте — скребок, густая смазка и масло, дополнительный хотэнд с соплом 0,4 мм, два шестигранных ключа, игла для чистки, набор сменных сопел (одно 0,2 мм, три 0,4 мм, одно 0,6 мм), кронштейн для катушки, тефлоновые трубки и руководство.

Сначала снимают транспортные стяжки, пенопластовые вставки и несколько винтов — всё это помечено красным. Одна система AMS подключается к верхнему порту правого хотэнда; от двух до четырёх — через разветвляющуюся тефлоновую трубку к одному порту. После включения на экране предлагается чек-лист снятых фиксаторов, пропускать который не рекомендуется.

Автоматическая калибровка длится около 25 минут: настраиваются двигатели, параметры виброгашения, платформа и положение сопел. Затем ещё несколько минут занимает автоматическая настройка сопел системы Vortek. Обслуживать её несложно: на экране выбирается стойка с чётными или нечётными номерами сопел, она поднимается и открывает доступ. Сопла держатся на встроенных магнитах, быстро снимаются и легко чистятся.

Результаты печати и компромиссы

На практике отпечатки выходят точными и почти без дефектов: нет волн и нитей, а швы трудно найти. Показательный пример — многоцветная маска, печать которой заняла почти три дня. Результат выглядит как вручную раскрашенное изделие. За это время произошло более 3000 смен цвета, а в отходы ушло в сумме менее 100 граммов пластика. В слайсере смену материалов можно дополнительно оптимизировать под конкретную задачу — в пользу скорости, качества или меньшего расхода.

Недостатков немного. Система Vortek заняла часть рабочего пространства по оси X, поэтому область печати чуть меньше, чем у предыдущих моделей серии. Возможны сложности с TPU: подача выполнена по схеме Bowden с длинными трубками. Наконец, принтер рассчитан на профессиональное применение, а не на первые шаги в 3D-печати: он работает почти из коробки, в автоматическом режиме и экономит время на настройках.
