Муфты для станков с ЧПУ и 3D-принтеров: виды и крепление

ЧПУ · 16 марта 2025

Жёсткие и компенсирующие муфты, способы их фиксации на валах, материалы и то, какие типы подходят принтерам, станкам по дереву и промышленному оборудованию.

Назначение муфты

Слово «муфта» пришло из голландского: mouwtje образовано от mouw — «рукав». Сначала так называли предмет для согревания рук, а затем из-за внешнего сходства название перешло на детали, соединяющие трубы и валы. В механике муфта соединяет соосные концы валов или вал с другой деталью и передаёт крутящий момент. Если валы лежат на одной линии и расстояние между концами мало, это самое простое и эффективное решение.

Муфта передаёт мощность от ведущего вала к ведомому, соединяет отдельно изготовленные узлы (например, вал шагового двигателя и шарико-винтовую передачу), добавляет передаче гибкости и защищает от перегрузок, ослабляя ударные нагрузки.

Три вида смещений

• Продольное — валы отдаляются друг от друга, оставаясь на одной оси.
• Поперечное — оси параллельны, но не совпадают.
• Угловое — оси перестают быть параллельными.

По отношению к смещениям муфты делят на жёсткие, которые их не допускают, и компенсирующие.

Жёсткие муфты

Жёсткие (глухие) муфты применяют там, где нет заметных вибраций, валы ровные и сместиться не могут. В таких условиях они передают большие крутящие моменты. Если же появляется смещающая нагрузка, последствия серьёзны: вал может погнуться и повредить другие части станка, а сама муфта — разрушиться.

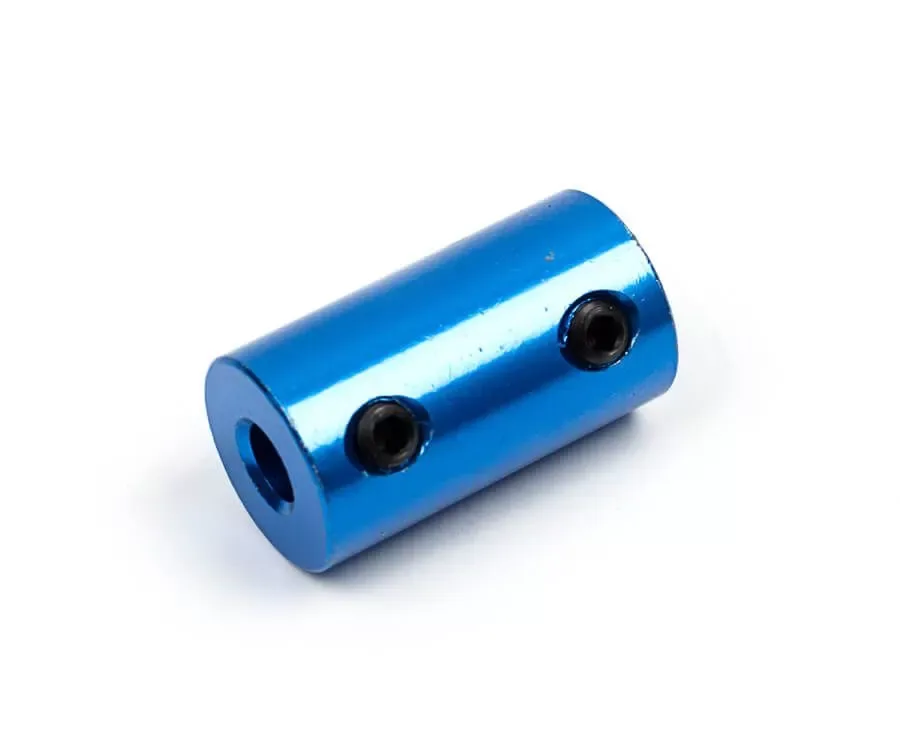

• Втулочная — втулка, закреплённая на концах валов винтами или другим крепежом. Самая простая и дешёвая.

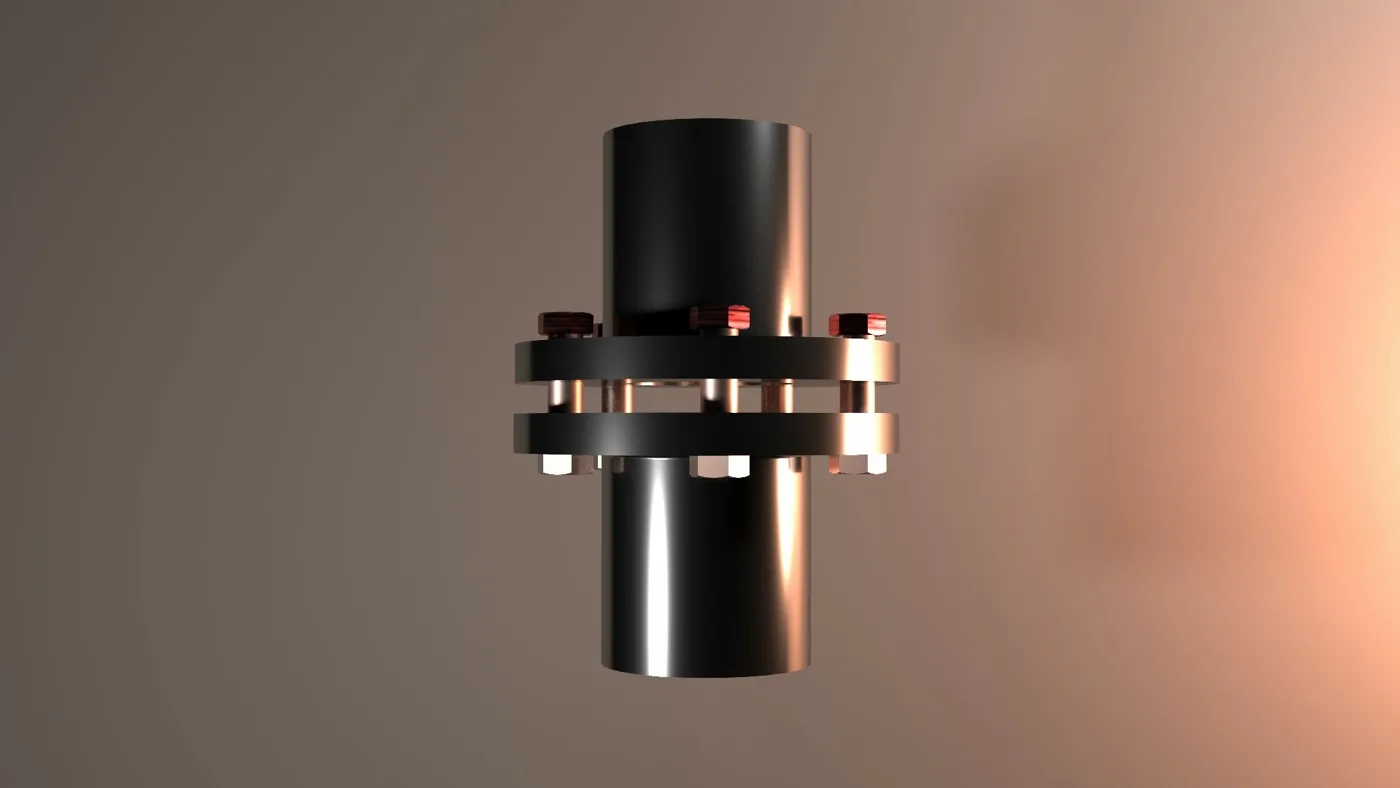

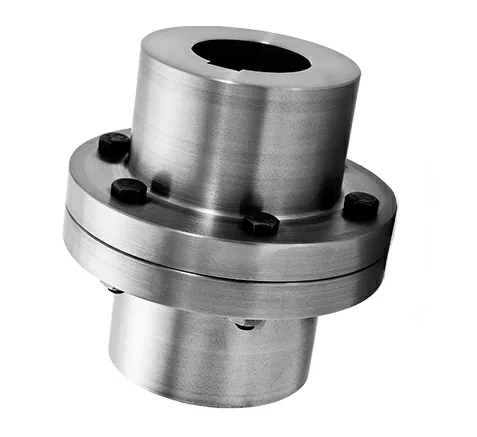

• Фланцевая (поперечно-свёртная) — две полумуфты-фланца, стянутые болтами. Без зазора между ними момент передаётся трением, а болты работают только на растяжение; здесь важна точность болтов и отверстий. С зазором момент передают сами болты, работающие на сдвиг, и такая муфта получается намного массивнее.

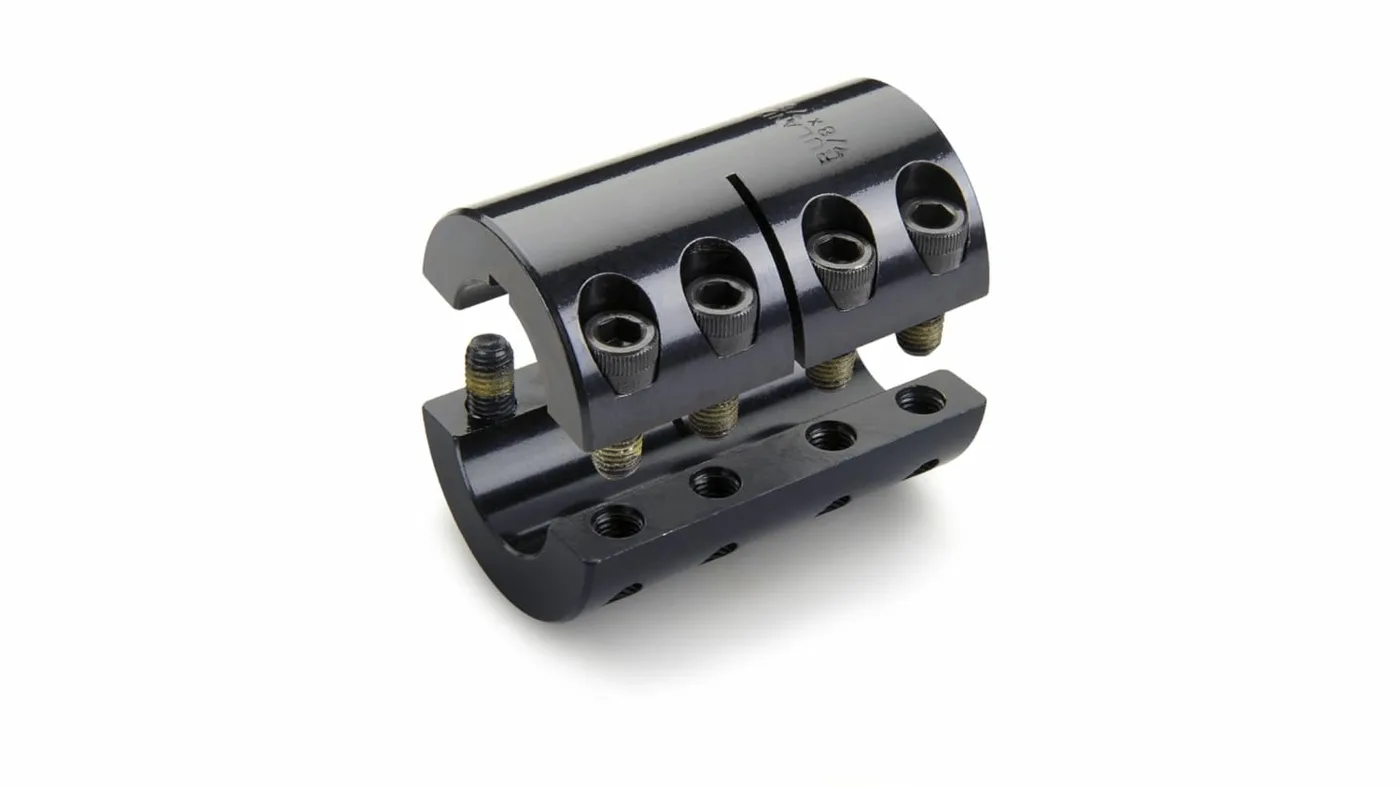

• Продольно-свёртная — два полуцилиндра, которые стягиваются болтами и зажимают концы валов. Выпускается только под одинаковый диаметр с обеих сторон; для разных валов толстый конец уменьшают до диаметра тонкого либо, что менее надёжно, ставят втулку на меньший вал.

Компенсирующие муфты

• Шарнирная — передаёт момент под углом: около 40–45 градусов для двух звеньев и до 90 градусов для трёх. Плохо гасит вибрации и не компенсирует осевое смещение.
• Упругая со звёздочкой — кулачки двух полумуфт (по три или четыре) разделены эластичной звёздочкой, например полиуретановой. Она работает на сжатие, гасит вибрации и рывки, обычно не проводит ток. Применяется до 6000 об/мин, на заметные смещения не рассчитана.
• Кулачково-дисковая (механизм Олдема, изобретён в 1820 году) — три диска с выступами и впадинами, средний подвижен. Соединяет параллельные, но несоосные валы.
• Гибкая — две полумуфты и гибкая прокладка, компенсирующая небольшую несоосность и наклон. Для малых моментов и валов примерно до 12 мм; полиуретановая прокладка не проводит ток.
• Мембранная — допускает отклонение всего на пару градусов и несколько десятых миллиметра, зато хорошо переносит большие моменты.
• Сильфонная — полумуфты соединены гофрированной оболочкой, обычно металлической. Выдерживает до 300 °C, качественные модели — до 200 000 об/мин; не требует смазки и не изнашивается. Допустимые смещения чуть больше, чем у мембранной. У дешёвых слабое место — крепление сильфона к полумуфтам.
• Пружинная — металлическая пружина в середине корпуса смягчает вибрации и компенсирует небольшое смещение или наклон.
• Спиральная и разрезная — цельнометаллические, обычно алюминиевые. Спиральная с одним длинным разрезом гибче и лучше справляется со смещениями; разрезная с короткими прерывистыми разрезами жёстче и передаёт больший момент, но хуже компенсирует несоосность.
• Гибкая для высокомоментных двигателей с частыми пусками и остановками — толстая полимерная проставка между металлическими частями гасит вибрации, устойчива к химии и не проводит электричество.

Как муфту закрепляют на валу

• Установочные винты под шестигранник — компактно, но вал прижат только торцом винта; для больших и резко меняющихся нагрузок не подходит.
• Зажим с прорезью — винты стягивают разрезанный край корпуса, площадь контакта больше, фиксация надёжнее.
• Штифт — проходит насквозь через муфту и вал.
• Шпонка — вставляется в пазы муфты и вала.
• Цанговый зажим — для особо прочной фиксации; затягивается винтами или конусным кольцом на резьбе.
• Шлицы — зубцы на валу и внутри муфты защищают от прокручивания.

Размер корпуса тоже имеет значение: муфты одной конструкции под одинаковые валы, но разного диаметра различаются по устойчивости, гибкости и компенсирующей способности. Поэтому при замене аналог меньшего диаметра не подходит.

Материалы

Корпуса делают в основном из алюминия и его сплавов, а также стали; алюминий и нержавеющая сталь дают химическую и коррозионную стойкость. Проставки изготавливают из полиуретана, ударопрочного каучука и других эластичных полимеров, реже из меди или латуни, а в массивных муфтах — из чугуна. Муфту для несерьёзных нагрузок можно даже напечатать из твёрдого пластика.

Что выбрать

Конструкции, лучшей во всех условиях, не существует: учитывают вероятные нагрузки, агрессивные вещества и качество валов. Небольшим и средним FDM-принтерам подходят алюминиевые спиральные и разрезные муфты. Для станков по дереву рассматривают кулачковые, мембранные, спиральные и сильфонные. На мощных промышленных станках ставят кулачковые, мембранные и сильфонные муфты повышенной точности, обычно стальные.
