Мини-модуль аудиоплеера Bluetooth 4.1: обзор и применение
Плата 30х30 мм принимает звук по Bluetooth и выдаёт стереосигнал. Разбираем устройство, характеристики и пример с колонками.
Что это за модуль
Мини-аудиоплеер Bluetooth 4.1 (XY-BT-MINI) принимает звук от источника по каналу Bluetooth и воспроизводит его в реальном времени в стереоформате. Основа платы — 24-выводной Bluetooth-аудиодекодер AC1818AP1F303-5A8. Светодиод на плате показывает готовность модуля к работе.
Питание и вывод звука
Питать модуль можно двумя способами: через разъём micro-USB или подав 3,7–5 В на клеммы BAT. Второй вариант удобен при работе от аккумулятора. Узла заряда на плате нет, поэтому при аккумуляторном питании нельзя подключать micro-USB в расчёте на подзарядку — это может вывести модуль из строя. В рабочем режиме потребление составляет около 40 мА.
Звук снимается с разъёма 3,5 мм или с контактных площадок левого и правого каналов. Мощность выхода невелика: её достаточно для наушников, а для динамиков, даже самых маломощных, нужен отдельный усилитель. Регулировки громкости на самом модуле нет, её меняют на источнике сигнала или на колонках.
Технические характеристики
| Модель | XY-BT-MINI, MP3-декодер + ресивер Bluetooth 4.1 |
| Питание | micro-USB (5 В) или 3,7–5 В |
| Отношение сигнал/шум (SNR) | 90 дБ |
| THD + N | -70 дБ |
| Динамический диапазон (DNR) | 91 дБ |
| Уровень наводок | -86 дБ |
| Профили | A2DP / AVCTP / AVDTP / AVRCP / HFP |
| Радиус действия | 15 м |
| Индикация подключения | голосовая и светодиодная |
| Размер платы | 30х30 мм |
| Выход | стерео, 3,5 мм AUX / наушники |
| Декодер | WAV, APE, FLAC, MP3 |
Беспроводная колонка на базе модуля
Самое очевидное применение — самодельная Bluetooth-колонка или наушники. В колонке между модулем и динамиками ставится усилитель низкой частоты.

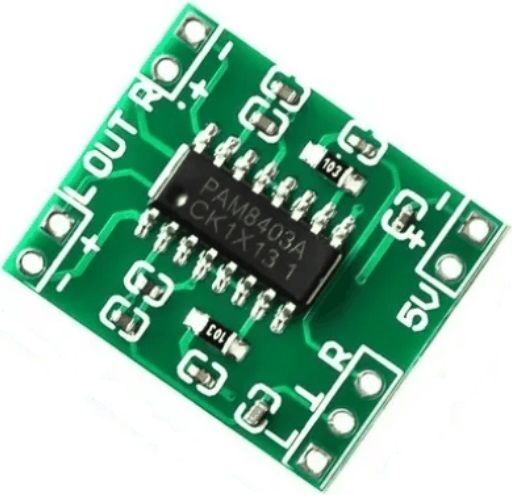

Для небольшой мощности подходит низковольтный стереоусилитель PAM8403. Согласно документации на микросхему, он работает от 2,5–5 В и отдаёт до 3 Вт на канал при номинальном сопротивлении динамиков 4 или 8 Ом.
Другой путь — добавить беспроводной вход уже имеющимся активным колонкам. В описанном примере доработаны компьютерные колонки SVEN MS 311: усилитель в них встроен, поэтому достаточно подать на их вход сигнал с модуля, а сам модуль запитать от понижающего AC-DC преобразователя 220 В – 5 В. Микроконтроллер или иная обвязка в такой схеме не нужны.
Сопряжение с телефоном
После подачи питания синий светодиод на модуле начинает мигать — плата перешла в режим поиска. На телефоне включают Bluetooth и запускают поиск устройств; модуль определяется под именем BT-Audio. Остаётся выбрать его и подтвердить подключение кнопкой «Принять», после чего он появляется в списке подключённых и начинает принимать звук. Подключение и отключение сопровождаются голосовыми сообщениями, заранее записанными в модуле, как правило на английском языке.
PIN-код при сопряжении не запрашивается. Это упрощает настройку, но означает, что подключиться к модулю может любой, кто находится в радиусе действия.
