Зачем нужны макетные платы

При разработке электронного устройства отдельные узлы приходится проверять на практике, а прототип — неоднократно дорабатывать. Заказывать под каждое изменение новую печатную плату дорого и долго, и интерес к проекту при таком подходе легко потерять. Макетные платы позволяют быстро собрать схему и так же быстро её переделать.

Выделяют три основные категории: платы с гнёздами, где пайка не нужна, платы под пайку и платы для монтажа накруткой. У каждой есть свои разновидности.

Беспаечные платы: как они устроены

Беспаечная макетка — пластиковая панель с множеством отверстий. Под каждым находится самозажимной металлический контакт, удерживающий вывод детали. Контакты соединены между собой так, что образуют сигнальные шины и шины питания. Выпускаются такие платы разных размеров и цветов: для простого опыта достаточно самой маленькой, для схемы из многих узлов берут крупную.

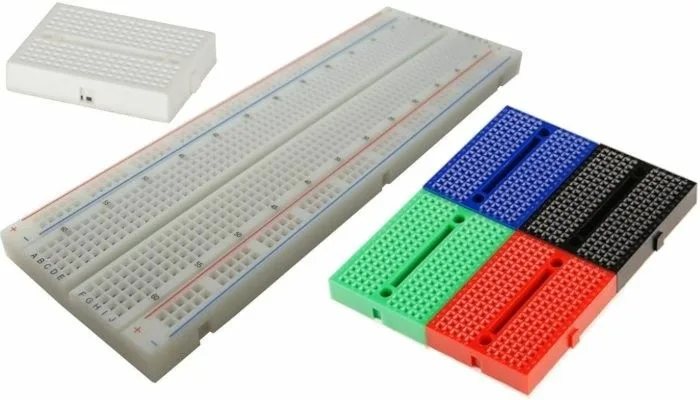

Беспаечные макетные платы разных размеров

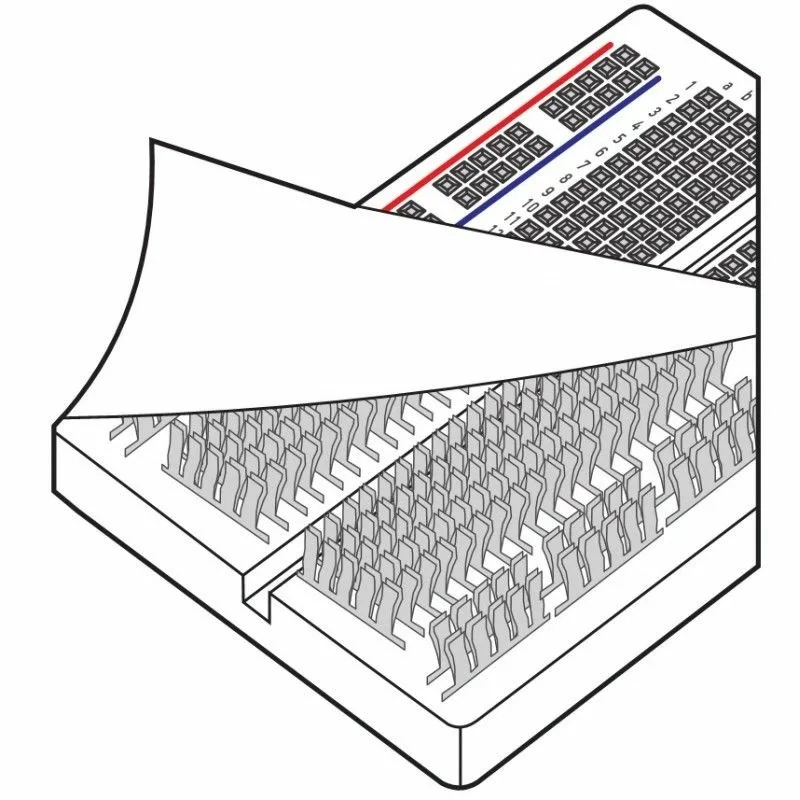

Самозажимные контакты внутри беспаечной платы

Независимо от размера все беспаечные платы построены по одному стандарту; различаться может лишь наличие отдельных шин питания — на маленьких платах их обычно нет. Схему внутренних соединений важно понимать заранее, иначе ошибки в макете неизбежны.

Схема соединения контактов беспаечной макетной платы

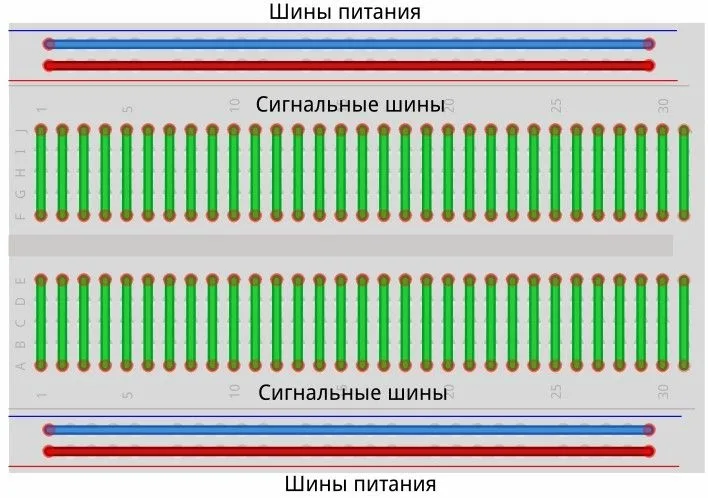

На типичной плате две группы сигнальных линий и две группы питающих. Ряды первой сигнальной группы обозначены буквами A, B, C, D, E, второй — F, G, H, I, J; в каждой группе по 31 шине. Вывод, вставленный в отверстие 1A, оказывается соединён с 1B, 1C, 1D и 1E, а вывод в отверстии 1J — с 1I, 1H, 1G и 1F. Буквенно-цифровая разметка помогает ориентироваться на платах среднего и большого размера. Шины питания отмечены красными и синими линиями. Группы между собой не связаны, поэтому на одну можно подать, к примеру, 5 В, а на другую 3,3 В.

Перемычки и типичные проблемы

Кроме самих деталей для сборки нужны перемычки. Подойдут и обычные отрезки провода, и готовые перемычки для макетных плат — жёсткие или гибкие, под конкретную ситуацию.

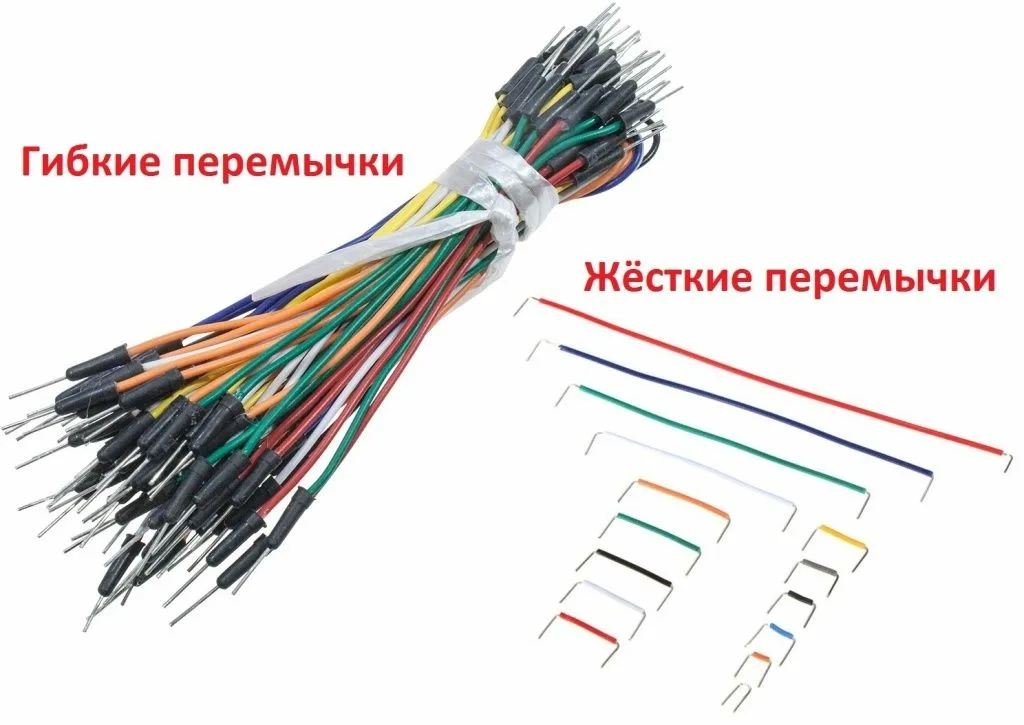

Жёсткие и гибкие перемычки для беспаечных плат

Гибкие провода иногда ведут себя как антенны и создают помехи. Проявляться это может по-разному: артефактами на жидкокристаллическом дисплее, внезапным сбросом микроконтроллера в момент переключения реле. Второй распространённый источник странного поведения — плохой контакт между выводом детали и зажимом платы. Если помнить об этих двух причинах, поиск неисправности занимает намного меньше времени.

Платы под пайку

Универсальная плата под пайку — чаще всего кусок стеклотекстолита с сеткой отверстий, вокруг каждого из которых расположена лужёная контактная площадка. Площадки друг с другом не соединены, и связи целиком формирует сборщик. Так как детали припаиваются, плата по сути одноразовая; на таких удобно собирать демонстрационные образцы перед запуском производства. Некоторые радиолюбители вообще обходятся без печатных плат и при должной аккуратности получают хороший результат.

Дорожки можно выполнить быстро и не слишком опрятно либо потратить больше времени и получить аккуратный монтаж. Удобнее всего прокладывать их лужёным медным проводом, а в местах пересечения ставить изолированные перемычки.

Есть и специализированные варианты:

  • Платы под конкретный корпус, например TQFP32. Они нужны для деталей нестандартных размеров или с малым шагом выводов — процессоров, радиомодулей, специализированных микросхем: подпаиваться прямо к таким выводам и тем более перекидывать провода при изменениях в схеме очень неудобно.
  • Комбинированные платы. Они выручают, когда часть схемы всегда одна и та же (скажем, узел питания), а остальное произвольно, либо когда нужно работать с микросхемами в разных корпусах.

Монтаж накруткой

Это отдельный способ макетирования. Вместо отверстий на плате установлены штыревые контакты, на которые наматывают концы соединительных проводов. Основное правило — семь витков оголённого участка провода вокруг штыря и полтора витка в изоляции. При внешней простоте такой монтаж по надёжности может не уступать паяному. Нередко соединения выполняет автоматизированная система по заданным данным, а человек потом правит их вручную.

Самодельные платы и выбор подхода

Самодельные макетки сегодня встречаются редко. Их массово делали в те времена, когда готовую плату нельзя было купить или она стоила слишком дорого, хотя отдельные мастера изготавливают их и сейчас.

В макетировании разумно держаться золотой середины. Иногда проще и быстрее сразу изготовить печатную плату, а иногда изменений ожидается столько, что без макетки не обойтись. Определиться с типом платы и способом соединений лучше до начала работы над проектом.
