10 тестовых моделей для калибровки 3D-принтера

3D печать · 01 сентября 2024

Кораблик Benchy, калибровочный куб, температурные башни и другие модели, по которым удобно находить и исправлять ошибки настройки принтера.

Зачем печатать тестовые модели

Тестовая модель позволяет за одну печать увидеть, как принтер справляется со свесами, мостами, мелкими деталями и подачей пластика, и понять, какие настройки нужно поправить. Одни модели проверяют всё сразу, другие нацелены на конкретный параметр — температуру, ретракт или первый слой. Почти все перечисленные ниже модели опубликованы на Thingiverse, одна — на GitHub.

Универсальные тесты

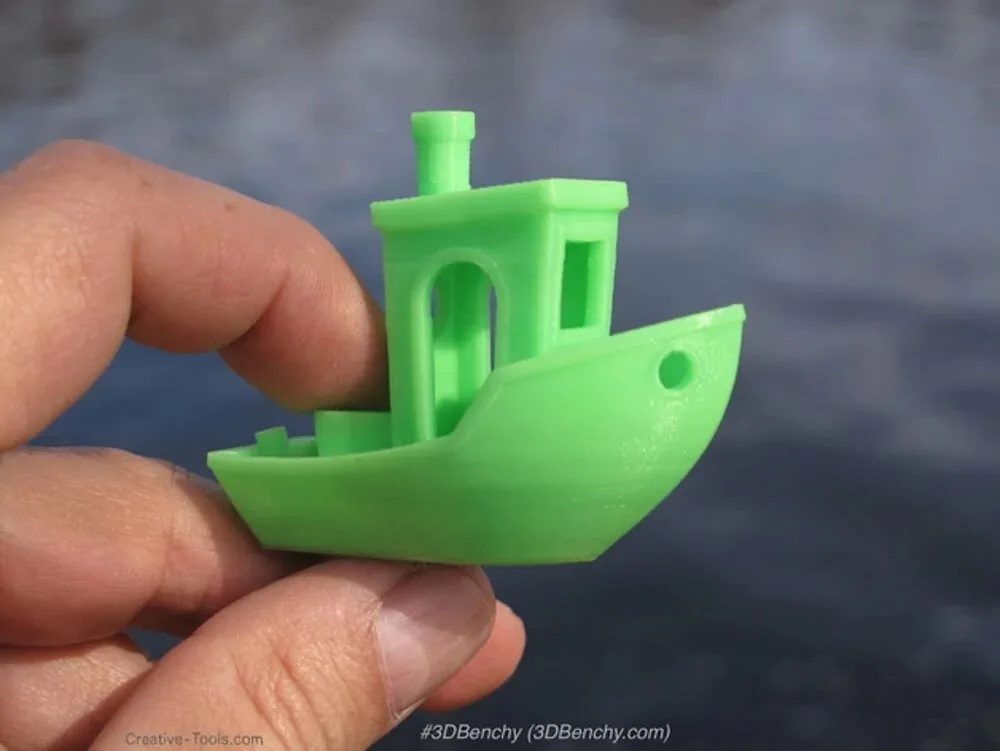

3D Benchy — самый известный тест, созданный Creative Tools. Небольшой кораблик проверяет практически всё, от свесов до экструзии. Отзывы о нём опубликовали почти 3000 пользователей Thingiverse, модель печатали на сотнях принтеров и из самых разных материалов.

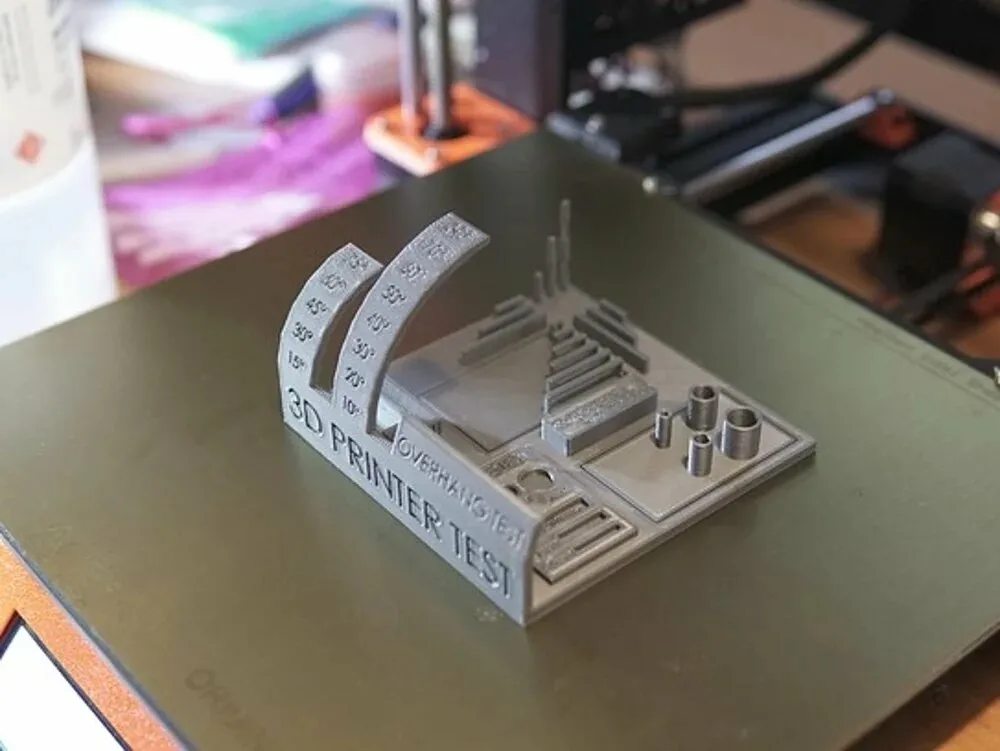

All-In-One 3D Printer Test автора majda107 объединяет в одной детали проверки свесов, мостов, экструзии, температуры и натяжения ремней. По результату печати можно определить, в чём именно проблема принтера. Отзывов у модели около 75.

Phil A. Ment — талисман компании MatterHackers, задуманный как калибровочная фигурка. В ней есть мелкие утопленные и рельефные элементы, выступы, вертикальные и горизонтальные цилиндры, скругления, фаски, перемычки и куполообразный шлем. На Thingiverse размещено 84 отзыва.

Open-Source Printer Evaluation — открытая модель, разработанная Kickstarter совместно с Autodesk как единый стандарт оценки принтеров. Когда один производитель демонстрирует кораблик, а другой вазу, сравнить устройства трудно; общий STL-файл с мостами, свесами и тонкой детализацией позволяет сопоставить точность и разрешение. Файл размещён на GitHub.

Быстрая проверка точности

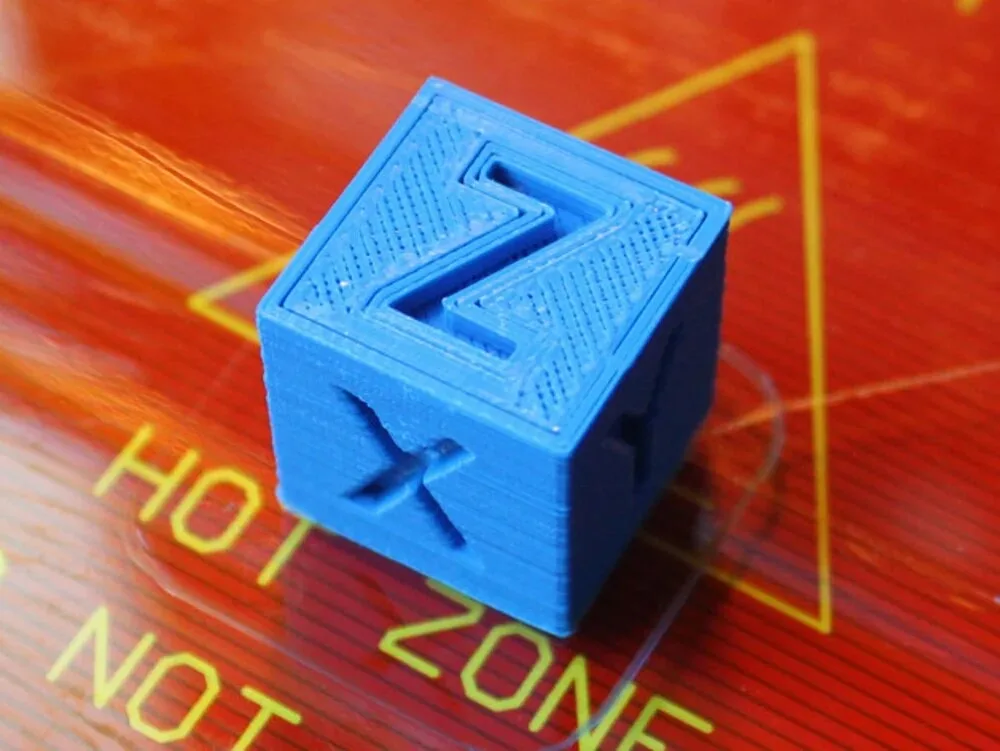

XYZ 20-mm Calibration Cube от iDig 3Dprinting — простой и быстрый в печати куб со стороной 20 мм. Его основная задача — оценить точность размеров и настроить шаги по осям, но по нему же можно судить о температуре печати и экструзии. У модели почти 700 отзывов.

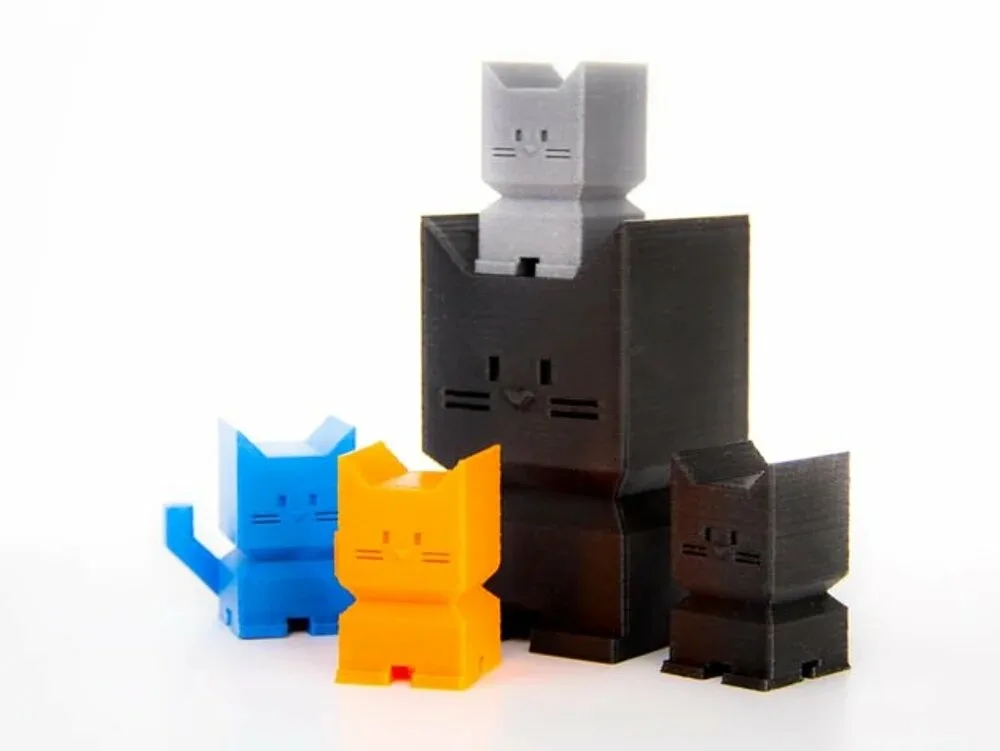

Cali Cat автора Dezign — фигурка кота для первоначальной калибровки. Меньше чем за час печати она показывает точность, качество свесов, мостов, детализации и экструзии. Отзывы оставили более 250 пользователей.

Башни для подбора температуры

Smart compact temperature calibration tower от gaaZolee — компактная башня для быстрого подбора температуры. Помимо этого она проверяет свесы, мосты, укладку слоёв и печать криволинейных форм.

PolyPearl Tower от Polymaker_3D — закрученная тестовая башня, по которой оценивают мосты, кривые, свесы и укладку слоёв. Она помогает подобрать настройки как под конкретный принтер, так и под конкретный пластик.

Ретракт и первый слой

Ultrafast and Economical Stringing Test автора s3sebastian весит около 0,23 г и печатается очень быстро. Модель предназначена для проверки температуры, охлаждения и ретракта и помогает избавиться от «волосков» между элементами детали, подобрав поток, обдув и температуру.

Bed Leveling Calibration Test Object от pgreenland рассчитан на выравнивание стола — этап, который часто считают самым сложным в калибровке. Тест показывает, как улучшить первый слой, от которого зависит качество всей печати.
